半導體行業解決方案—等離子蝕刻機—噴淋頭|半導體測量解決方案

測量需求

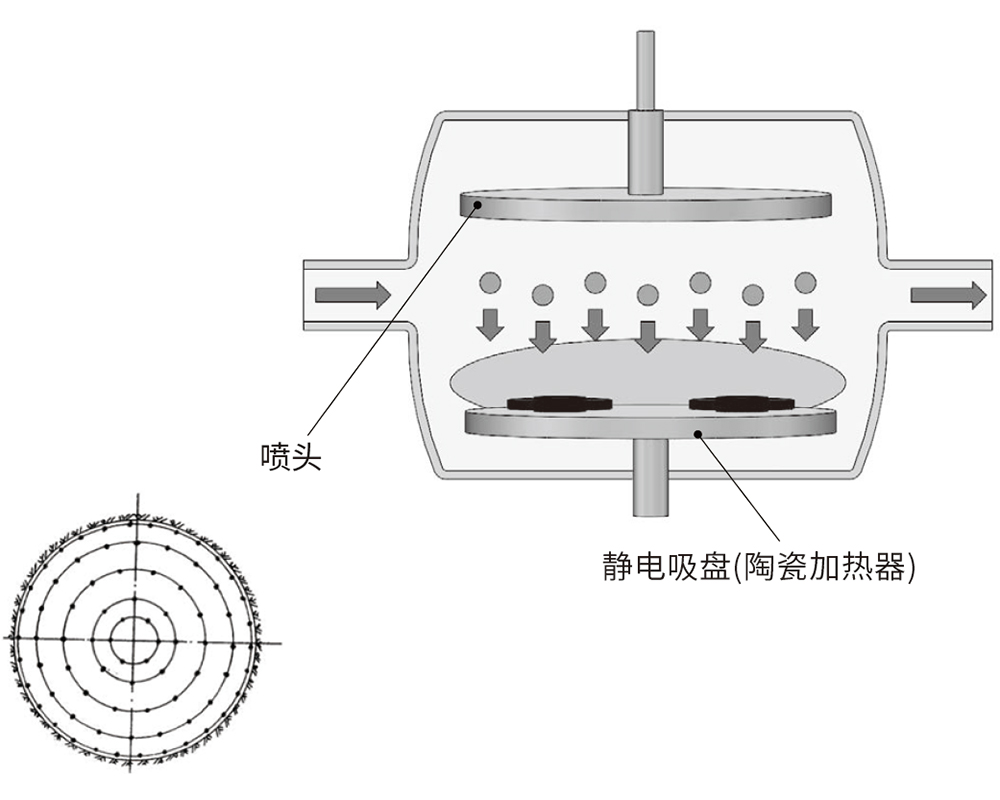

噴淋頭是指一種組裝在硅晶片干蝕刻裝置電極內，為產生等離子體而配置了無數氣體供給孔的零部件。 噴淋頭表面分布著密集的氣體供給孔，它們主要的作用是釋放等離子體。每個孔的尺寸會直接影響到蝕刻機上所產生的等離子體均勻性。

主要測量項目：圓孔直徑、坐標位置、平面度

測量方法提案

噴淋頭表面的孔分布密集，測量項目多，難以接觸式測量

推薦：支持批量、高效測量的影像測量機

柔性電路板表面容易劃傷

推薦：推薦非接觸式的影像測量機

推薦機型

1.選配STREAM功能，可使XY本體驅動和閃光燈照明同步，在不停止載物臺的情況下獲取圖像，大幅縮短測量時間。

2.附帶自動對焦TAF功能，可根據被測物體高度的變化連續聚焦，提高測量效率。

3.QV Easy Editor簡單易用，可滿足軟件開發者使用的功能。

測量方法

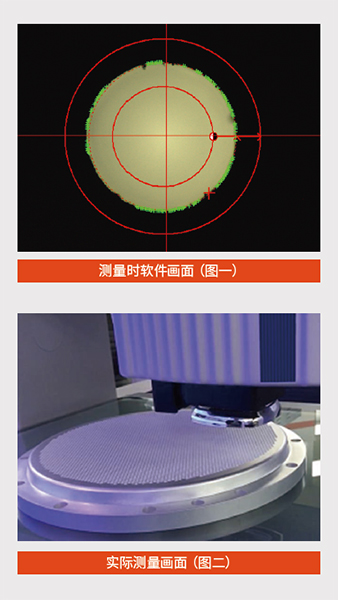

step1：在工作臺上平置工件，調整照明系統(如圖一所示)。

step2：根據圖紙要求創建坐標系。

step3：在測量部位采集數據點。

step4：在QVPAK(影像測量機用數據處理軟件)中進行計算，輸出測量結果(如圖二所示)。

---
