1.非接觸測量，無需擔心被測物的損壞和變形。

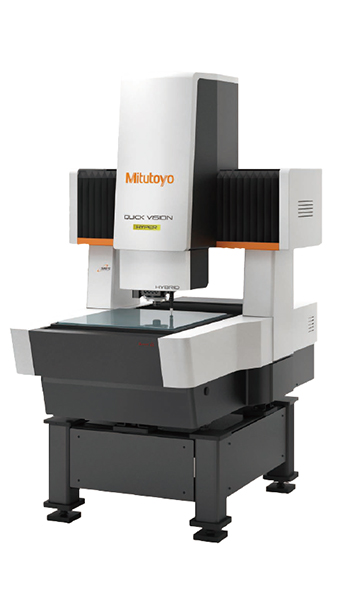

2.選配STREAM功能，可通過主體驅動與頻閃照明同步的無停頓測量，實現高效率的測量。

3.通過光學鏡頭放大后進行測量，可以實現對細微形狀的尺寸測量，適用于大部分半導體部件。

測量方法：

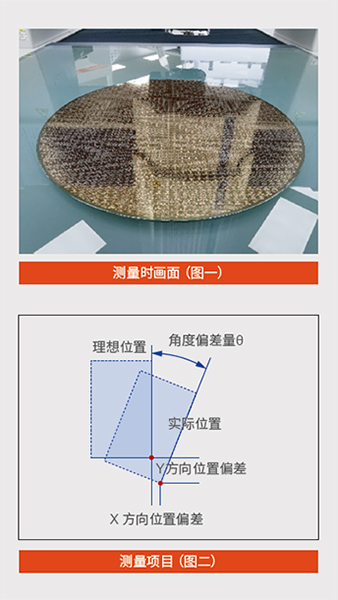

step1：在工作臺上平置工件，調整照明系統。(如圖一所示)

step2：根據圖紙要求創建坐標系。(如圖二所示)

step3：在測量部位采集數據點。

step4：在QVPAK(影像測量機用數據處理軟件)中進行計算，輸出測量結果。

   晶   圓  盒

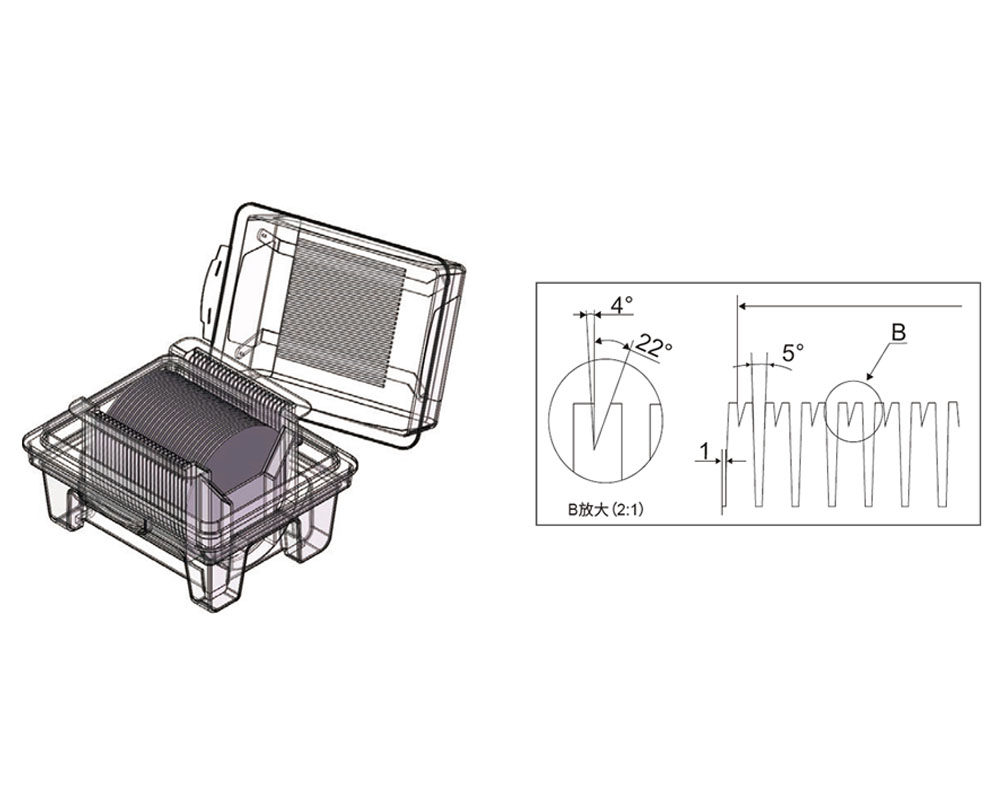

晶圓盒在半導體生產中主要起到放置和輸送晶圓的作用，為了簡化運輸和盡可能降低被污染的風險，芯片制造商利用晶圓盒來搬運 和儲存晶圓。 晶圓盒是使用頻次較高的零部件，晶圓盒齒牙角度、間距如不符合規范，會造成晶圓在盒內松動，在運輸過程中產生不良品，因此需要對相關尺寸予以品質管控。

主要測量項目：齒牙兩側角度、間距、高度。

測量方案提案

晶圓盒齒牙部位兩側的角度和間距需要重點評價。

推薦：采用接觸式的探針勾勒輪廓形狀的形狀輪廓測量機。

產品材質較軟，易有劃痕。

推薦：使用10mN的低測力測量

齒牙部位的輪廓需要分析計算。

推薦：分析計算輪廓形狀的FORMTRACEPAK軟件。

推薦機型：形狀輪廓測量機FORMTRACER Avant C3000系列

1.標配與X軸平行的定位基準，只需將放夾具靠上基準條即可完成軸線調整。

2.測臂通過磁性吸附在檢出器中，在發生較大程度碰撞時會優先傾斜或脫落，以保護檢出器內部不受損壞。

3.可根據工件的不同配備豐富的測針，保證測量數據的準確性。

測量方法

step1：在工作臺上固定工件，建議使用專用的工裝夾具。

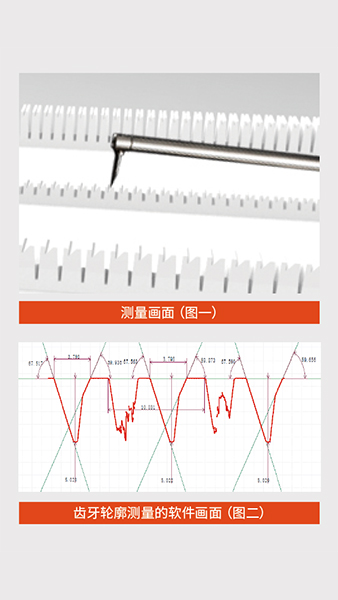

step2：選取測量部位，設置參數后用測針進行接觸式測量(如圖一所示)。

step3：在FORMTRACEPAK(表面形狀分析軟件)進行分析評價(如圖二所示)。

  晶  圓  硬  刀

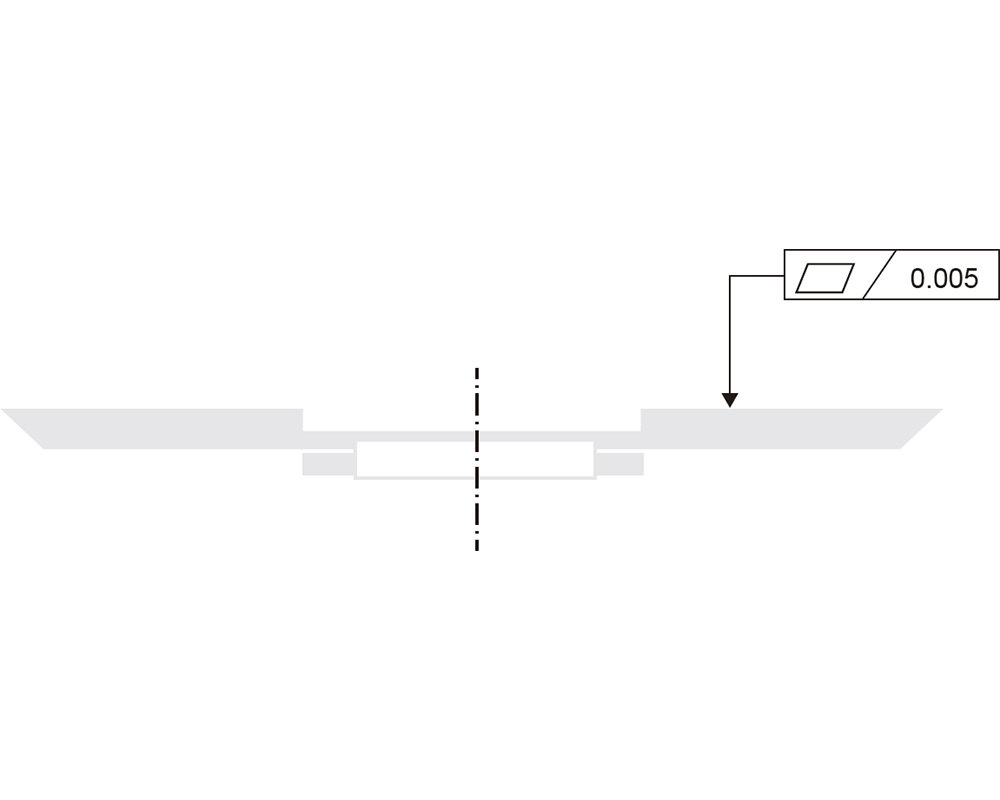

晶圓硬刀是一種用來切割晶圓的刀具，它安裝在晶圓切割機上，通過高速旋轉將晶圓或器件沿切割道方向進行切割或開槽。 作為一種切割刀具，硬刀表面平整程度對于晶圓的切割而言影響較大，直接影響晶圓的成品率。一般情況下其平面度控制在0.005mm為宜。

主要測量項目：平面度

測量方案提案

刀具表面光亮，極易留下劃痕。

推薦：可控制測力的測針。

刀具表面的平整程度需要高精度評價。

推薦：推薦高精度的圓度/圓柱度形狀測量機。

刀具的平面度需要3D分析。

推薦：支持3D圖形分析的ROUNDPAK軟件。

推薦機型：圓度/圓柱度形狀測量機Roundtest RA-2200系列

采用自主研發的陶瓷導軌，耐磨耐損，易于保養，可長時間保持穩定精度。

搭載選配的表面粗糙度檢出器后，即可實現表面圓周方向、X軸和Z軸方向的粗糙度測量。

標配搭載了能夠便捷調心、調水平的高精度旋轉工作臺，以保證半徑方向(0.02+3.5H/10000)μm、軸方向(0.02+3.5X/10000)μm的高旋轉精度。
