汽車行業解決方案—電動壓縮機動盤測量

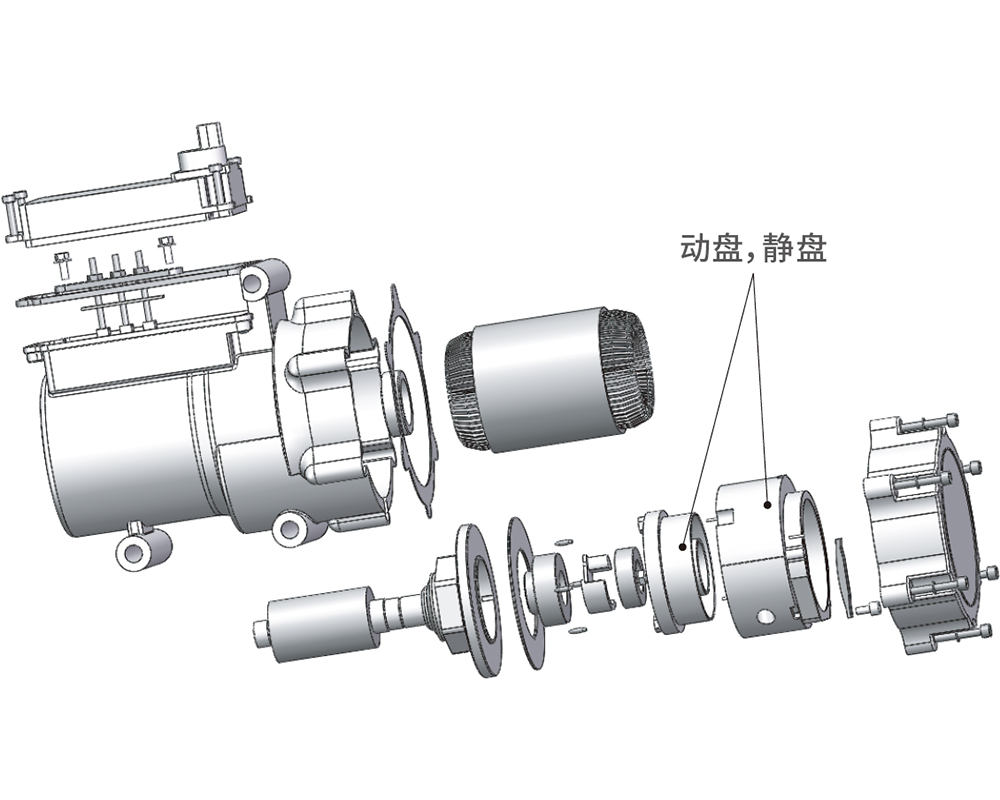

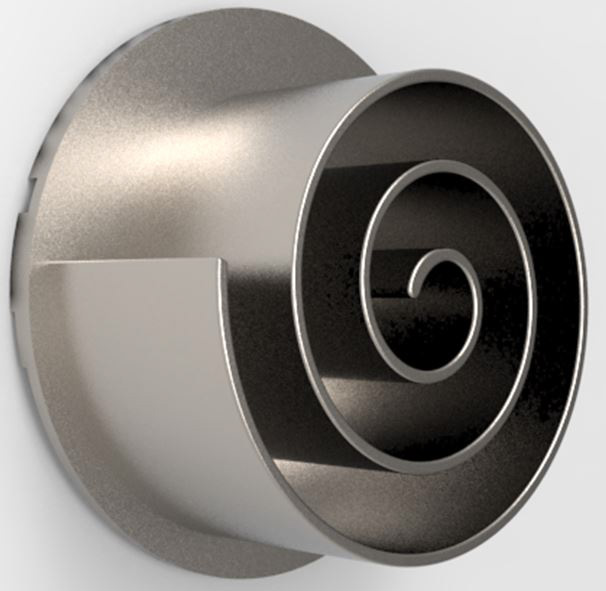

電動汽車空調壓縮機主要部件與壓縮機靜盤相配合，通過旋轉偏心軸，動盤在靜盤內部進行偏心運動以壓縮空氣，從而產出冷氣供給車內。



由于渦盤的形狀會影響到壓縮空氣的質量，要重點檢測輪廓形狀誤差。 主要測量項目：動盤內部渦盤形線輪廓度(一般設計要求輪廓度約為0.01mm)



測量方案

渦輪是汽車內部較為精密的部件之一，其形狀配合緊密，且對尺寸管控的標準較為嚴格，所以我們使用三坐標測量機測量。高精度CNC三坐標測量機既可以使用測針進行傳統接觸式測量，還可以搭載掃描測頭進行輪廓掃描，是測量此類工件的優良選擇。



推薦機型

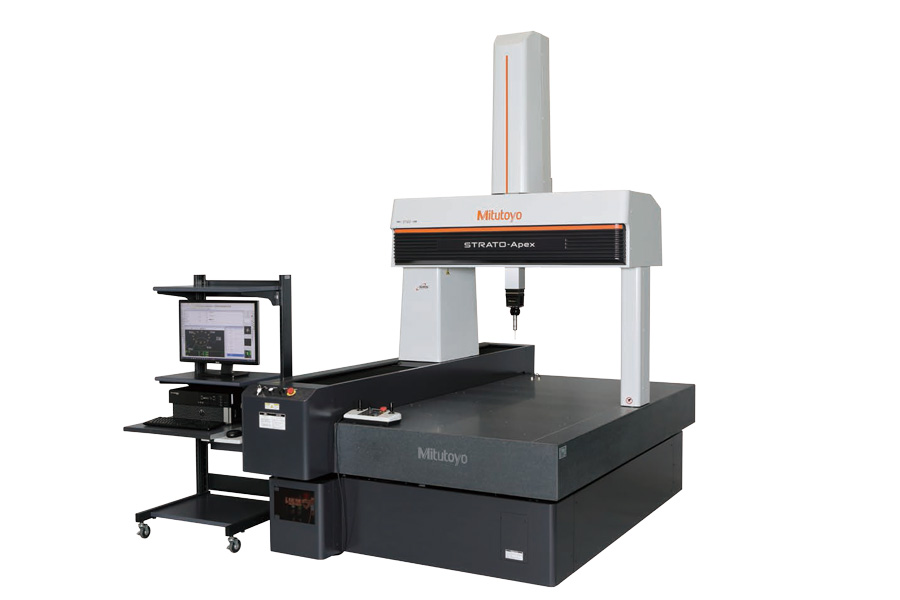

三坐標測量機機器STRATO-Apex系列/LEGEX系列



三坐標測量機特點：

1.高剛性橋梁結構設計以確保導軌的垂直度和良好的防震性能，滿足設備高速測量時的穩定性，從而保證設備的高精度測量。

2.各軸都安裝高精度水晶玻璃光柵尺，結合分辨力為0.02μm的反射線性編碼器，測量誤差小于1.0μm。

3.各軸均配備溫度補償傳感器，當機器工作環境溫度在19℃至21℃之間變化時，坐標機可以實時監控溫度變化，進行實時溫度補正。



測量流程

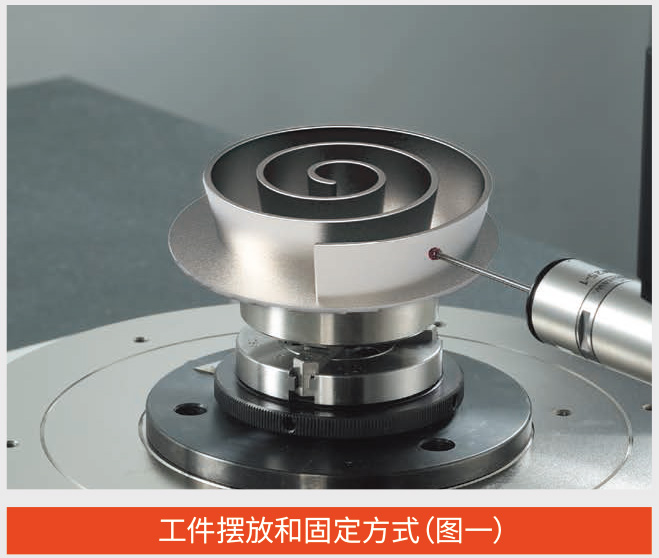

step1：在工作臺上固定工件，建議使用專用的工裝夾具(如圖一所示)。

step2：根據圖紙要求創建坐標系。

step3：使用連續掃描測頭(SP25M)進行連續掃描測量,所獲得的數據通過SCANPAK進行分析。

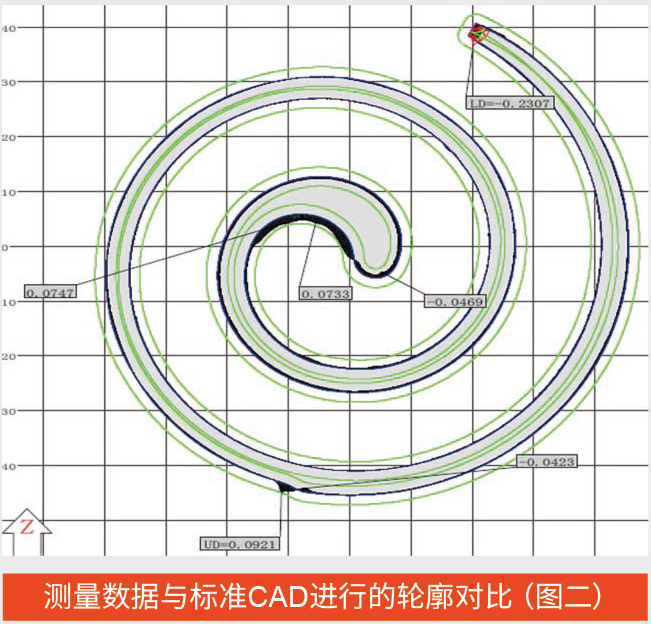

step4：還可以CAD的設計數值為參考進行輪廓對比，從而形成輪廓度誤差(如圖二所示)。

---
