半導體行業解決方案—引線框架|半導體測量解決方案

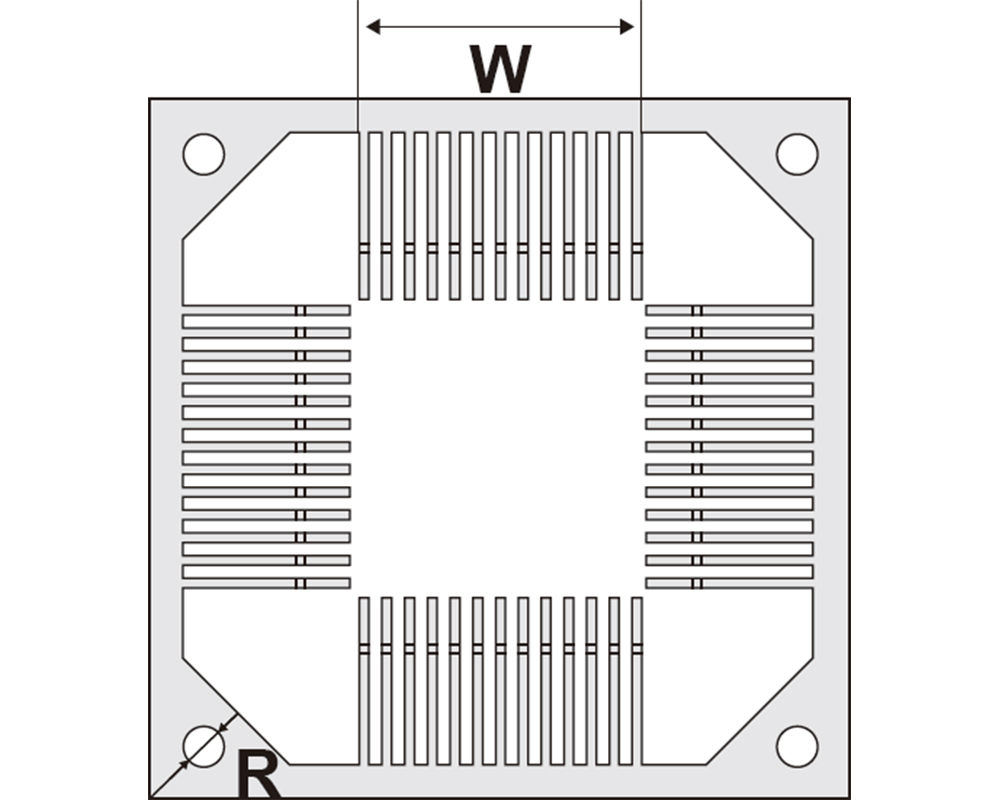

引線框架作為集成電路的芯片載體，是一種借助于鍵合材料實現芯片內部電路引出端與外引線的電氣連接，形成電氣回路的關鍵結構件，它起到了和外部導線連接的橋梁作用。 引線框架本質上是一種線路板，板上分布著許多引線，引線的寬度、高度及深度對于芯片功能實現有較大影響，因此需要對相關尺寸進行測量。

主要測量項目：引線寬度、引線高度、引線深度、引線位置

測量方法提案

線路板表面多引線分布，構造相對復雜。

推薦：支持批量、高效測量的影像測量機。

柔性電路板材質較軟，表面容易劃傷。

推薦：推薦非接觸式測量避免劃傷。

需要讀取的CAD格式類型多。

推薦：EASYPAG-PRO選件，支持DXF、IGES和GERBER等多種CAD文件格式。

推薦機型

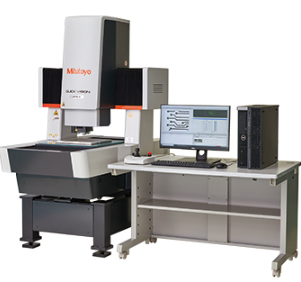

影像測量機QV Apex Pro系列+STREAM功能

1.選配STREAM功能，可使XY本體驅動和閃光燈照明同步，在不停止載物臺的情況下獲取圖像，大幅縮短測量時間。

2.附帶自動對焦TAF功能，可根據被測物體高度的變化連續聚焦，提高測量效率。

3.QV Easy Editor簡單易用，可滿足軟件開發者使用的功能。

測量方法

step1：在工作臺上固定工件，建議使用專用的工裝夾具。

step2：選取測量部位后在EASYPAG-PRO(脫機示教軟件)。

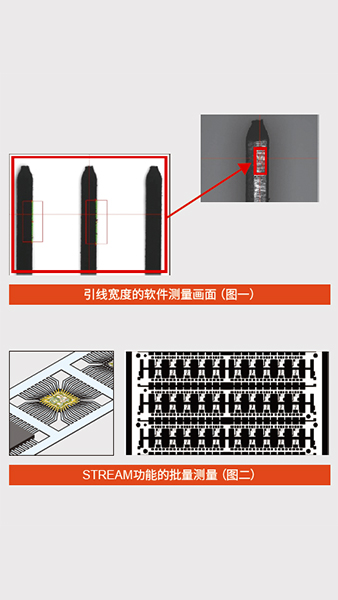

step3：程序編輯完成后，在QVPAK(影像測量機用數據處理軟件)中運行測量(如圖一所示)。

step4：可用STREAM功能進行批量高速測量(如圖二所示)。

---
