●測量方法提案

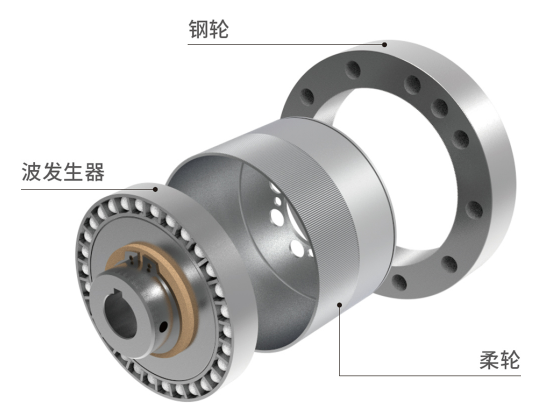

此類帶齒輪的中小型工件，測量部位處于同一平面，既要考慮整體性測量，也要考慮齒間狹小位置。影像測量機擁有透射、表面及環形三種照明方式，可在邊緣采集輪廓點，避免測針直徑大小帶來的影響，準確獲取齒間輪廓的數據。結合FORMTRACEPAK-AP(形狀評定?分析軟件），還可以計算工件的整體尺寸，是較為合適的選擇。

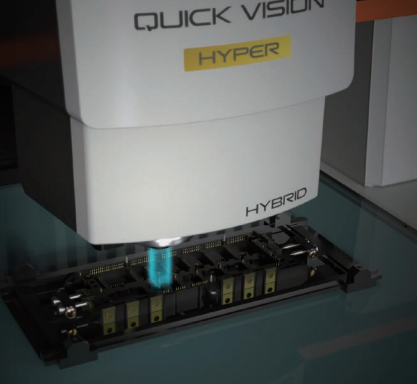

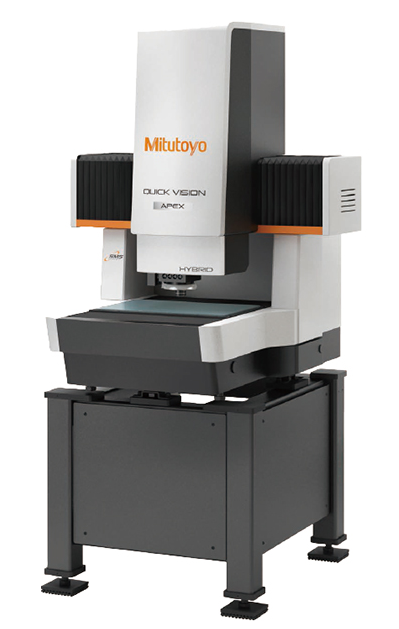

QV TP Pro是通過影像測量功能和通過接觸式測頭實現接觸測量的CNC型影像測量機。

● 標配StrobeSnap 功能， 是可進行高速測量的Quick Vision 的升級機型。

● 配備可瞬間對焦工件的跟蹤自動對焦裝置的機型，可大幅提高測量效率。

● 可配備成STREAM功能， 通過XY主體驅動與頻閃照明同步， 在不關停工作臺的狀態下進行無停頓影像測量， 大大縮短測量時間。

支持高精度測量的主體結構和自動對焦功能。 融合高性能技術實現3D非接觸測量。 Quick Vision Pro 是一款不斷進化的 CNC 影像測量?jī)x。

step1

在工作臺上平置工件，調整照明系統。

step2

根據圖紙要求創建坐標系。

step3

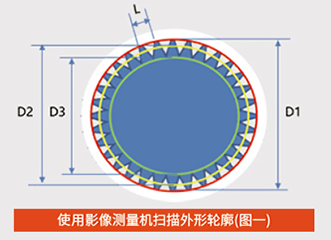

對表面的形狀輪廓進行高速掃描(如圖一所示)。

step4

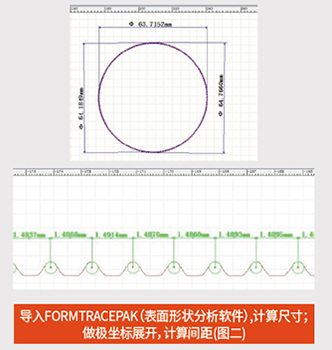

在FORMTRACEPAK-AP中進行2D輪廓分析(如圖二所示)。
