3C行業解決方案—鏡片檢測

以智能手機攝像頭為代表，鏡片被廣泛應用于車載攝像頭、監視攝像頭、無人駕駛飛機、運動相機等各種用途。

隨著透鏡的光學性能逐年提高，我們已經迎來需要1mm的1/1,000,000，即1nm精度的“納米科技”時代，因此對精密測量技術，也提出了更高的技術要求。

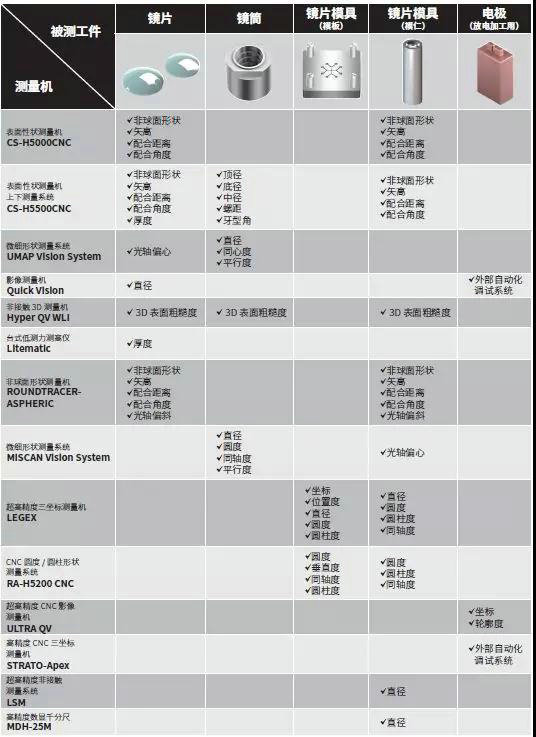

在這一背景下，文章將為您介紹從約5000款精密測量設備中精選出的適用于鏡片鏡頭行業的技術和解決方案。



鏡片模具（模板）

模具（模板）凹陷加工的位置精度會對透鏡兩面的光軸偏移產生影響，因此要求位置具有較高的加工精度。

提案：

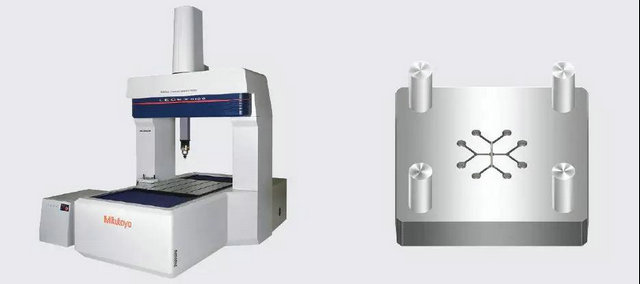

高精度CNC三坐標測量機：LEGEX

---

本測量機憑借0.28μm的初始精度，可以進行坐標、位置度、直徑、圓度等的評估。



鏡片模具（模仁）

模具（模仁）的同軸度會對透鏡兩面的光軸傾斜產生影響，因此要求較高的加工精度。

提案：

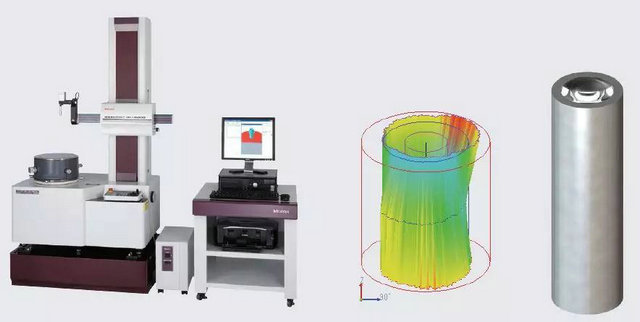

CNC圓度/圓柱形狀測量系統：RA-H5200

---

本測量機憑借20nm的初始旋轉精度，可以進行圓度、圓柱度、同軸度等的評估。

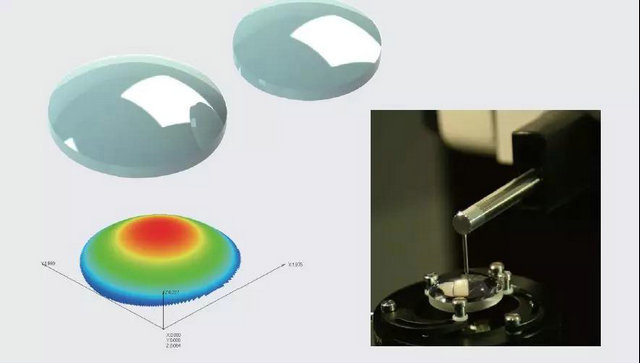

非球面鏡

提案：CNC表面粗糙度和輪廓測量系統：CS-H5000CNC

---

可以對非球面鏡形狀的PV值進行納米級的評估。還可進行3D面的評估。

此外，通過設備的機械式定位調整結構，可正確對光軸位置進行測量。該設備還具備尺寸分析功能，可針對距離、角度、高度差等提供測量。

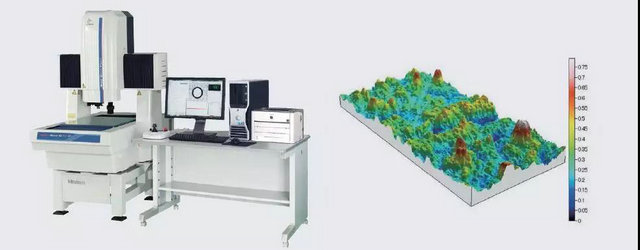

提案：非接觸三維測量機：Hyper QV WLI

---

能夠以非接觸方式對透鏡擴散面的三維表面粗糙度進行評估。還可進行二維的評估。此外，還具有作為影像測量機的功能，可以進行直徑尺寸和平面度等幾何公差的評估。（一機兩用）

提案：

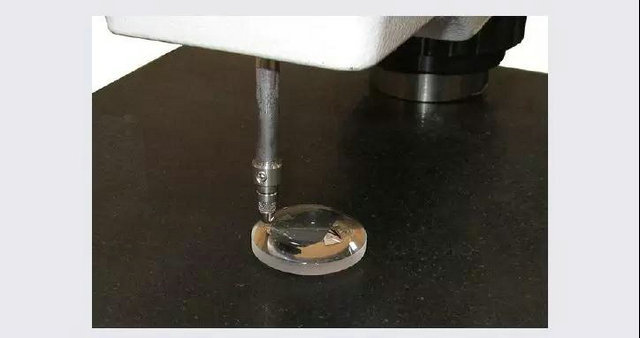

臺式低測力測高儀：Litematic

可以在桌面進行透鏡的厚度測量。

采用0.01N的低測力，適合容易變形的薄壁透鏡。



鏡筒

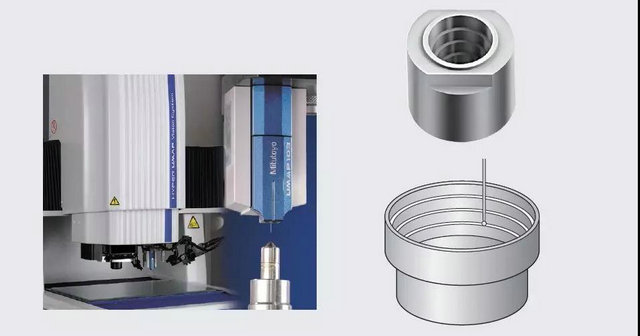

提案：微細形狀測量系統：UMAP Vision System

---

可以進行鏡筒的直徑和同軸度的評估。

本測量機采用小φ15μm的接觸式微細測頭，還可進行鏡筒壁面的形狀評估。

同時，因其小1μN的低測力，無需擔心工件因測量而變形。



電極（放電加工用）

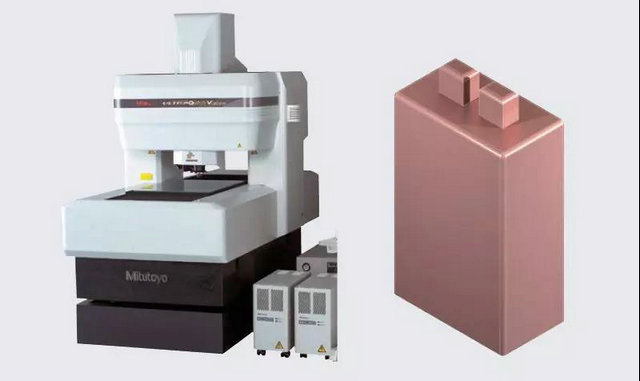

提案：高精度CNC影像測量機：ULTRA QV

---

在透鏡成型模具的加工工序中所使用的電極，對其位置和形狀的加工精度有較高的要求。本測量機憑借0.25μm的初始精度，可以進行透鏡電極的坐標和輪廓度的評估。

提案：

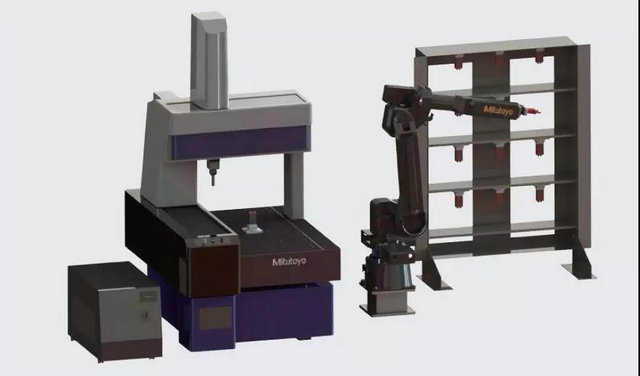

外部自動化系統：STRATO-Apex

---

通過采用三坐標測量機實現放電加工用電極和工件的偏心測量的外部自動化，

延長了加工設備的運行時間，提高了作業效率。與機器人和物料柜組合使用，還可構筑自動化系統。

鏡頭行業不斷挑戰新高度以滿足趨于完善的市場需求。攻克高品質課題的過程中，正確選擇測量檢測設備優顯重要。

---
