QV HYPER Pro | 三豐儀器如何解決半導體倒裝芯片測量難題
2024-06-29
到2028年,半導體先進封裝行業規模預計將達到674億美元。
而在快節奏的半導體封裝領域中,有一種技術在效率、性能和小型化方面脫穎而出,成為領先者:倒裝芯片。
三豐的高精度影像測量機,長期服務于全球制造業而獲得的經驗積累,為倒裝芯片快速的測量需求提供了理想的解決方案。
倒裝芯片檢測方案
工件用途
Purpose of the workpiece

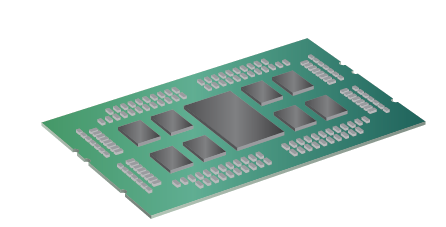

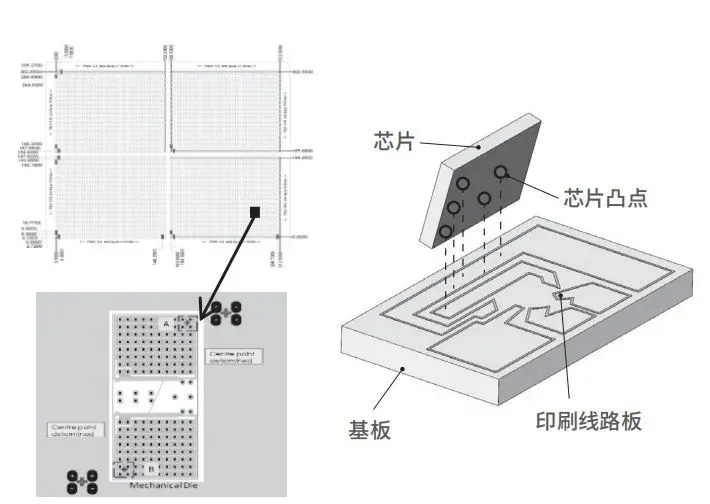

倒裝芯片將芯片上導電的凸點與線路板上的凸點進行連接,相連過程中,由于芯片的凸點是朝下連接,因此稱為倒裝。倒裝芯片大量應用于高端物聯網設備等電子產品中,是構建智能化產品的基礎單元之一。
測量項目
Measurement items
芯片表面的平整程度會影響其連接效果,大多數半導體廠商會以倒裝主板中心點為原點,對各測量部位相對于原點的X方向和Y方向的差的絕對值進行評價分析,俗稱坐標差。主要測量項目:坐標差
推薦機型
機器類別:
影像測量機
機器型號:
QV HYPER 404 Pro系列+STREAM 功能
測量軟件:
QVPAK(影像測量機,用數據處理軟件)
1.TAF功能高效對應坐標差檢測
影像測量機QV Pro的TAF激光自動追蹤功能,對于芯片這類非平整表面(且高度差變化不大)進行掃描時,無需停頓式對焦,從而大大提高了測量效率。

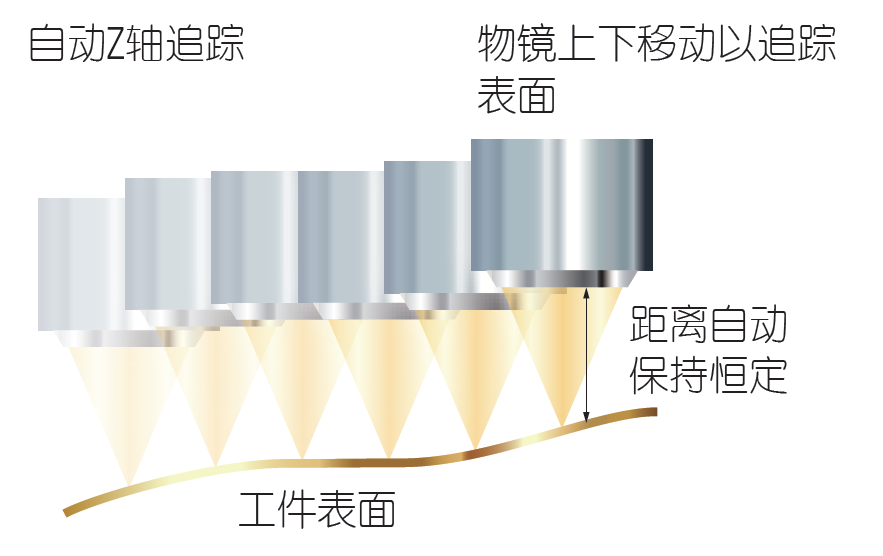

TAF:激光自動跟蹤對焦,工作原理是通過物鏡中的同軸激光進行自動對焦,使Z軸實時追蹤到被測物的高度變化,自動進行高度調整,保證對焦清晰。
2.表面細微3D形狀的高精度測量

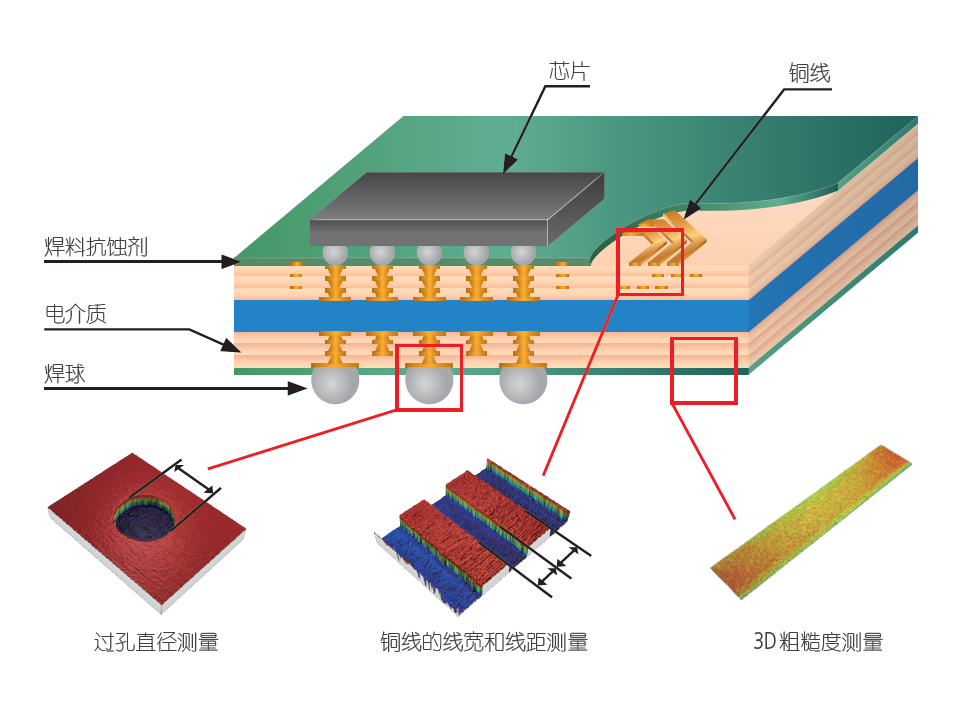

此外,在多層基板IC組件的測量中,如需測量配線的線寬和線距、過孔直徑、表面粗糙度時,還可使用白光干涉儀WLI,利用與工件之間產生的白光干涉,可實現細微領域的表面分析(粗糙度等)以及形狀(數微米的不規則)的高精度
3D測量。
測量流程
Measurement process

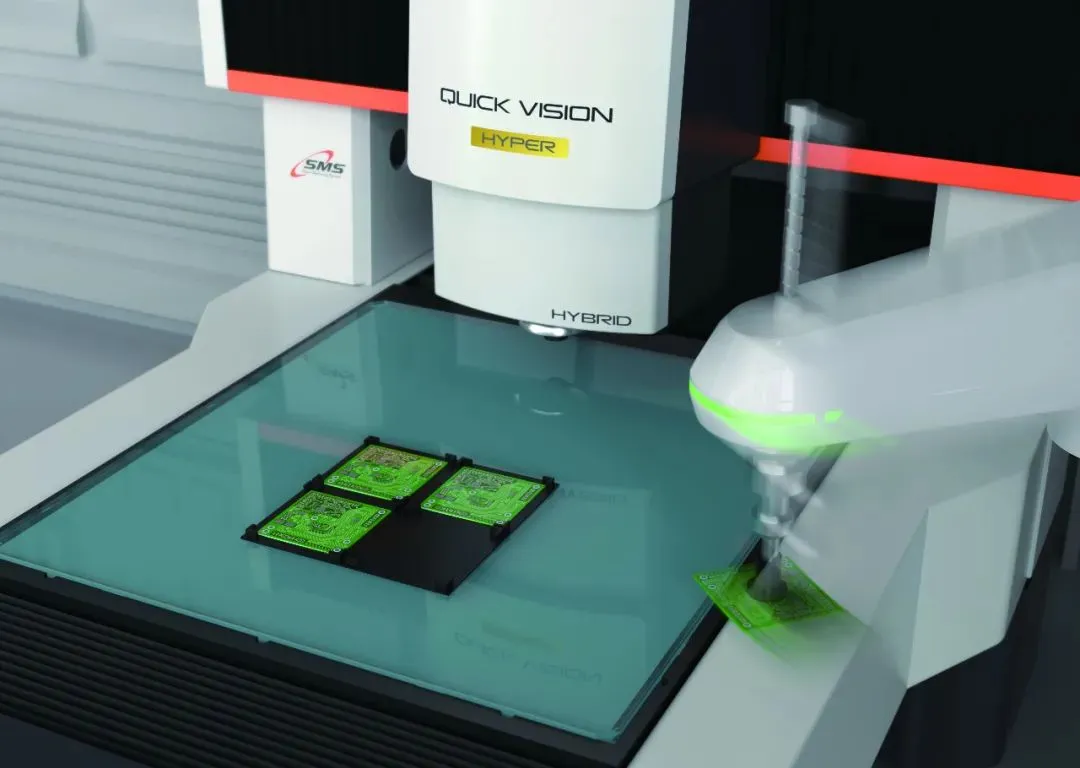

Step1 在工作臺上平置工件,調整照明系統(如圖一所示)。
Step2 根據圖紙要求創建坐標系。

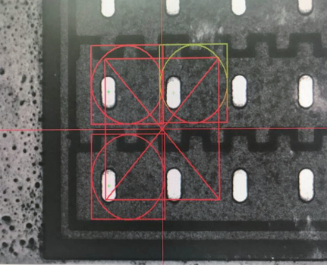

Step3 在測量部位采集數據點(如圖二所示)。
Step4 在OVPAK(影像測量機用數據處理軟件)中進行計算,輸出測量結果。
除了半導體,影像測量機QV Pro在醫療、汽車領域還有更多的應用場景,有效提高了工作效率。
如果想了解更多行業解決方案,或是想要線下親身體驗機型檢測情況,歡迎后臺咨詢大虹客服人員!
