隨著現代化工業的發展，模具已廣泛應用于電子、汽車、醫療器械、家電和通訊等領域。

為了助力提升模具加工的品質，本文將分享一些三豐積累多年模具檢測方案：

1

醫療器械行業

模具示例

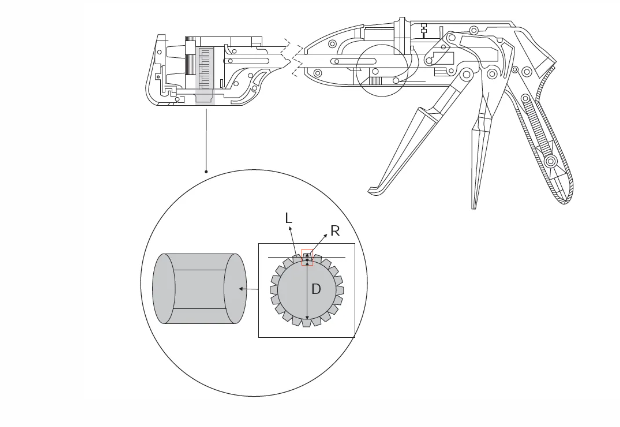

管型吻合器模具

#醫療器械

工件用途

管型吻合器模具是用來生產管型吻合器的模具。管型吻合器通常用在醫療外科手術中，應用非常廣泛。

測量項目

管型吻合器模具的輪廓好壞，對吻合器本身影響較大，進而會影響組裝后的成品質量。對其輪廓尺寸進行測量評價非常重要。

主要測量項目：

圓弧半徑(公差要求±0.05mm不等)

測量建議

管狀吻合器需要有較大的內外徑比，從而有效防止吻合口狹窄。同時還應當設有較小吻合間隙，避免過度壓迫造成組織損傷。

您可以選擇通過形狀輪廓測量機對其諸如圓弧半徑等尺寸進行測量評價，以滿足質量要求。

測量機器推薦

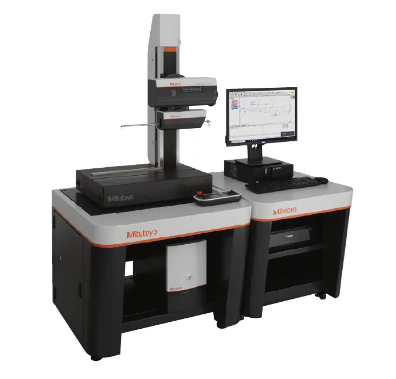

形狀輪廓測量機

FORMTRACER Avant C系列：

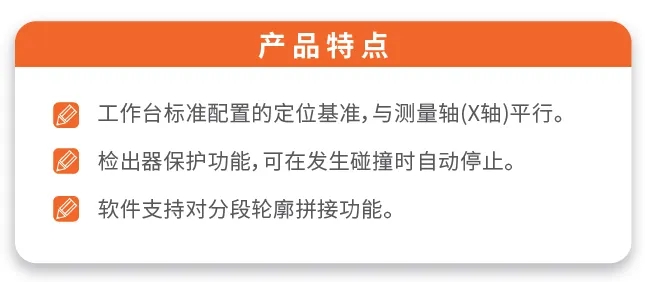

測量流程

1. 選擇合適的測臂和測針，然后進行校正

2. 使用專用夾具固定工件并調整水平
3. 在合適的測量部位落下測針，然后開始測量（圖一）

▲測量一段線性輪廓

4. 計算數據，輸出測量結果(如圖二所示)

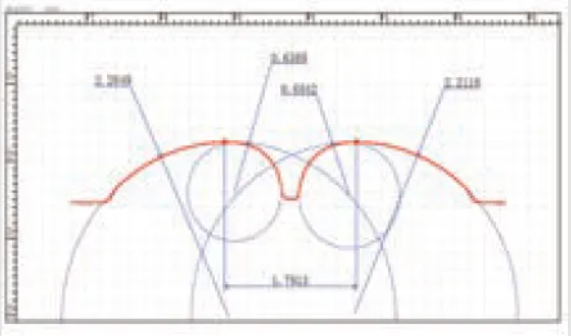

▲對輪廓線進行圓直徑、圓心距、R角測量

2

鏡頭行業

模具示例

鏡筒模具

#光學鏡頭

工件用途

鏡筒模具是一種用來生產手機攝像頭內的模具，鏡筒用于裝載鏡片，進行照相取景。

測量項目

鏡筒的主要功能是保證各鏡片光軸在一條直線上，其構造較為復雜。對于鏡筒模具而言，管控直徑、圓度、同心度等較為關鍵。

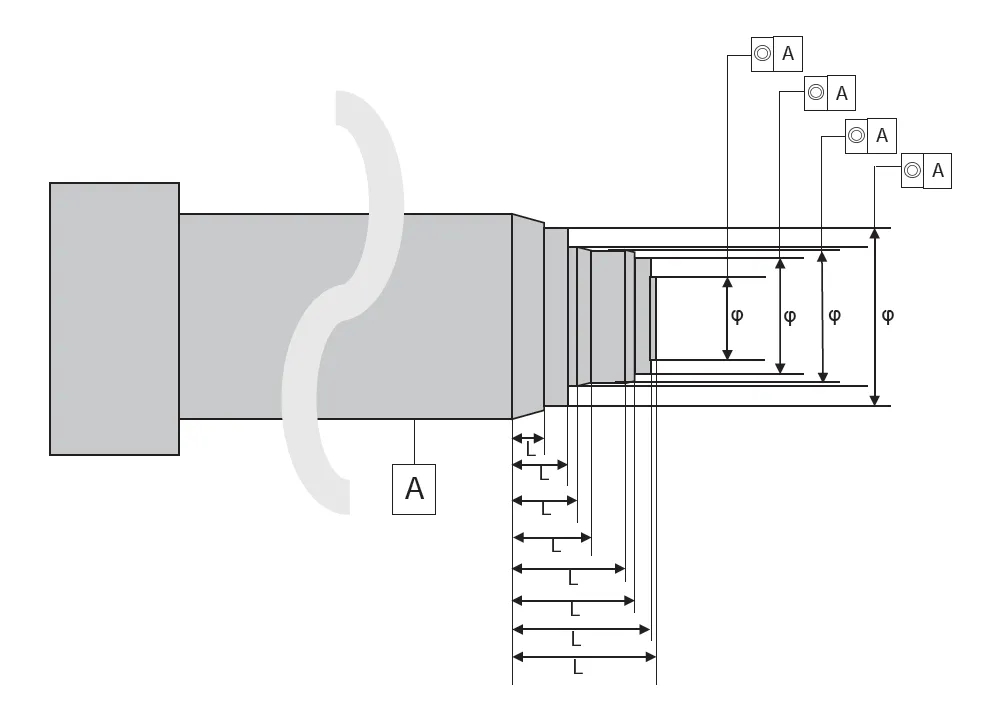

主要測量項目：直徑、圓度、同心度、距離

測量建議

鏡筒模具的內部往往分布螺紋，存在著多個臺階，一般而言需要多直徑、圓度、同心度和距離等進行評價，以保證偏心情況。

您可以使用影像測量機進行非接觸式測量，同時搭配微細測頭對工件內部進行接觸式測量，保證測量精度，提高測量效率。

測量儀器推薦

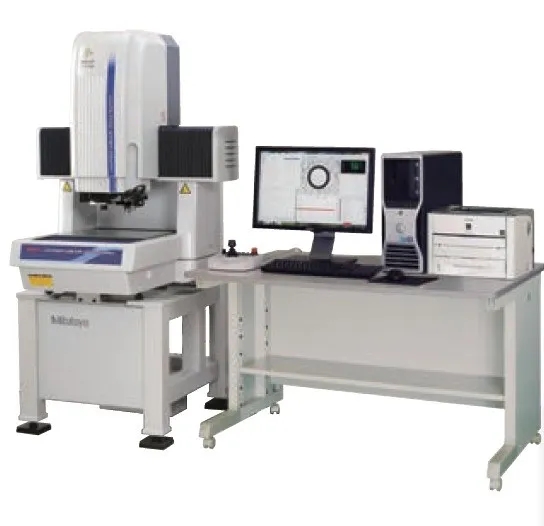

CNC影像測量機
Hyper UMAP Vision System系列：

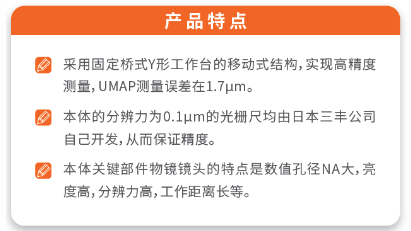

測量流程

1. 用定心卡盤固定工件，調整照明系統后對坐標系設定

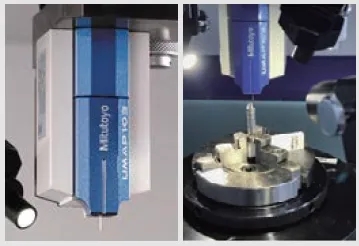

2. 更換至接觸式UMAP測針，對坐標系進行精準定位

3. 依次用UMAP測針測量每層臺階圓(如圖一所示)

4. 直徑、圓度、同心度等可以在軟件中得以快速計算輸出

3

電子零部件行業

模具示例

音膜模具

#聲學、耳機

工件用途

音膜模具是用來生產音膜零部件的模具。音膜主要用于耳機和揚聲器內部，其工作原理主要是通過內部線圈通電后，帶動膜片振動，從而發出聲音。

測量項目

音膜多用于耳機和揚聲器內部，其質量好壞對于音質有較大的影響。通常情況下，需要對其線輪廓度進行測量評價。

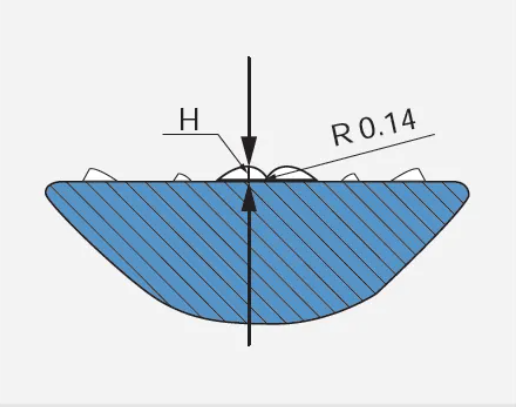

主要測量項目：線輪廓度

測量建議

音膜一般尺寸較小，多為10mmx5mm左右，其精度要求一般為±0.05mm左右，主要需對其輪廓進行評價。

您可以使用三坐標測量機搭配掃描測頭的形式進行測量，輪廓掃描后所得的點云數據，可在軟件中進行計算評價，從而實現測量結果的快速輸出。

測量儀器推薦

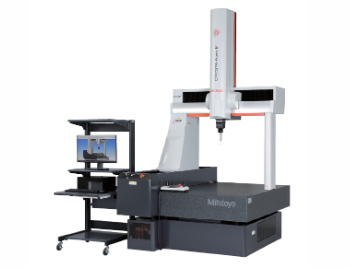

CNC三坐標測量機
CRYSTA-Apex V系列：

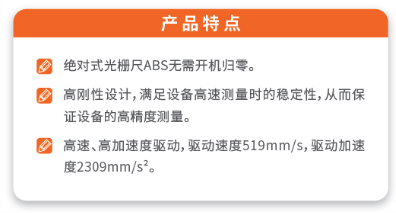

測量流程

1. 在工作臺上平置工件，根據圖紙在中進行坐標系設定

2. 選擇測量部位后進行掃描，獲得點云數據

▲使用三坐標測量機軟件MCOSMOS進行測量

3. 計算數據，輸出測量結果(如圖二所示)

▲將測量的輪廓數據進行分析評價后導出報告
