花鍵

花鍵聯接由內花鍵和外花鍵組成。內、外花鍵均為多齒零件，在內圓柱表面上的花鍵為內花鍵，在外圓柱表面上的花鍵為外花鍵。

花鍵的測量并不簡單，更不是一項能快速完成的工作。花鍵按齒形可分為矩形花鍵、漸開線花鍵、梯形花鍵和三角形花鍵等，且參數繁多，例如分度圓直徑，基圓直徑，齒頂圓直徑，齒根圓直徑，量棒間測量尺寸，節圓處名義齒厚和實際齒厚等。

測量難題

在傳統的測量方式中，花鍵測量需要用到接觸式量具、量棒、千分尺等傳統測量工具，耗時耗力不說，很可能在質量控制過程中引入人為誤差。

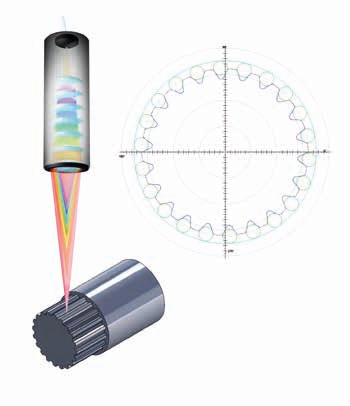

VICIVISION推出的掃描共聚焦測頭，在8到10秒內即可獲取花鍵的整個輪廓。共聚焦測頭與相機鏡頭共同工作，從外徑開始重建花鍵輪廓。

共聚焦系統能使操作人員通過光學方式并在幾秒鐘內測量出花鍵輪廓：

小直徑

銷軸上的尺寸

花鍵間距的變化

花鍵的同軸度

齒圈跳動

測量重復精度在5微米范圍內；適用于公差為60-80微米的花鍵。

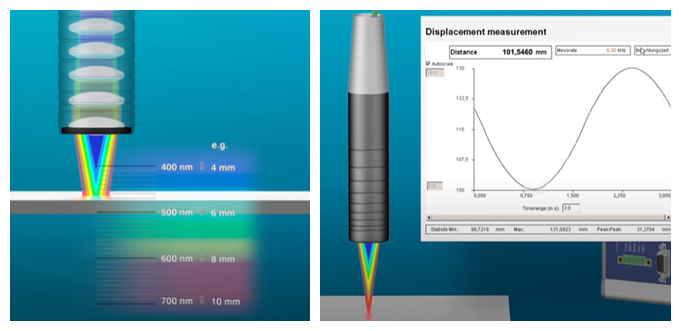

掃描共聚焦測頭的測量原理并不復雜，主要是利用激光掃描束通過光柵針孔形成點光源，在樣本的焦平面上逐點掃描，采集點的光信號通過探測針孔到達光電倍增管(PMT)，再經過信號處理，在計算機監視屏上形成圖像。

正由于共焦顯微僅對樣本焦平面成像，有效的避免了衍射光和和散射光的干擾，使得它具有很高的分辨率，并在生物技術和測量技術中獲得了廣泛的應用。

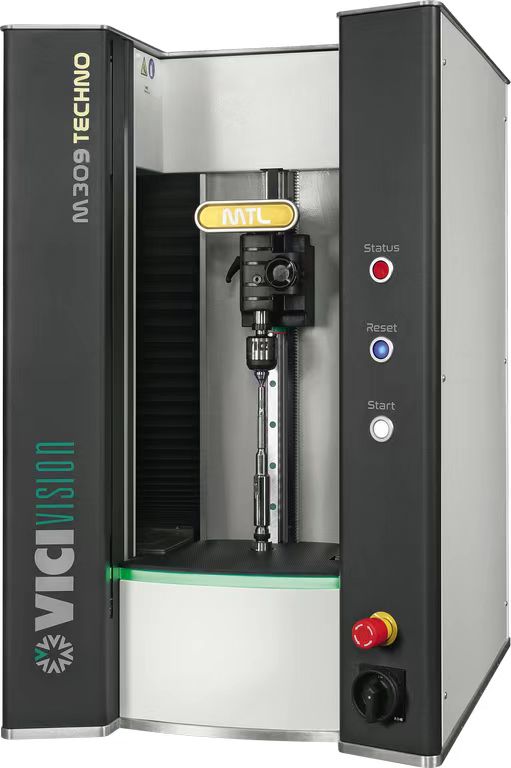

TECHNO系列中的共聚焦功能，能將檢測時間縮短95%。

通過光學測量和共聚焦的組合，任何操作人員都可以測量外部輪廓，靜態/動態測量和花鍵。

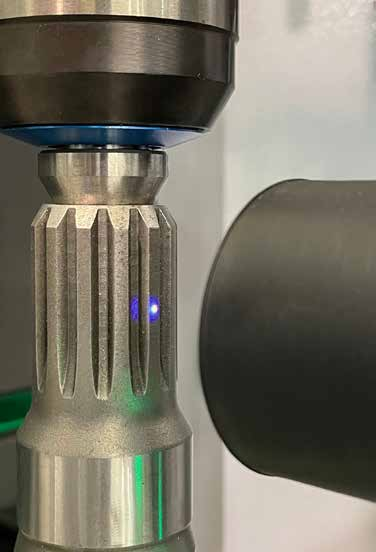

新的共聚焦傳感器能夠快速驗證花鍵的符合性。通過檢測內徑，輥筒尺寸和輥筒尺寸上的跳動，一次掃描就能重建整個輪廓。

我們致力于為客戶提供最適宜的一體化解決方案，幫助您提高生產率和生產質量，為客戶帶來快速投資回報。
