"剎車盤測量新技術！一機搞定圓度、圓柱度、粗糙度測量"

2023-12-09

---

本期通過剎車盤的圓度和粗糙度測試，看圓度/圓柱度形狀測量機Roundtest RA-2200系列+粗糙度檢出器在剎車盤的測量中，是如何發揮作用的。

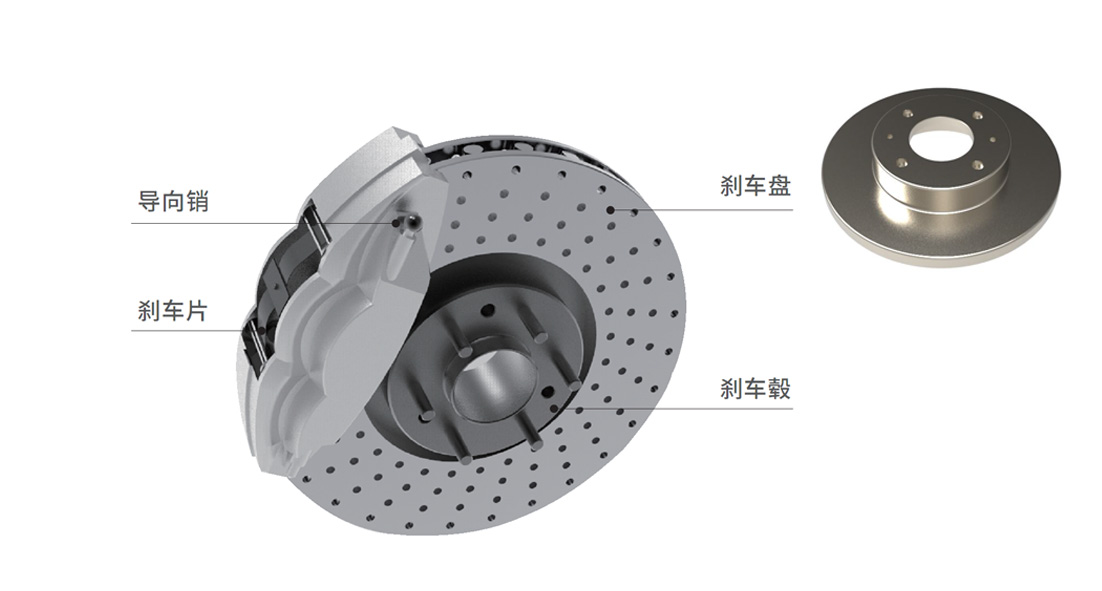

剎車盤多呈現圓盤狀，以鑄鐵材料為主，主要原理是通過制動卡鉗夾住剎車盤，從而實現減速或停車功能。

剎車盤屬于高速運動部件，其摩擦面加工工藝要求較高，需嚴格管控跳動和粗糙度等參數，從而避免急剎車時帶來的強烈震動感。

主要測量項目：平行度、跳動和粗糙度

剎車盤的測量項目不僅涉及平行度、跳動等形位公差，還涉及粗糙度，需要采用測針進行接觸式測量。通常，測量表面粗糙度、圓度需要兩種測量儀器才能完成。

本次推薦的圓度/圓柱度形狀測量機Roundtest RA-2200系列，靈活性強，精度高，速度快，1臺機器就可以勝任。

一、機型介紹：

• 采用自主研發的陶瓷導軌，耐磨耐損，易于保養，可長時間保持穩定精度。

• 搭載選配的表面粗糙度檢出器后，即可實現表面圓周方向、X軸和Z軸方向的粗糙度測量。

• 標配搭載了能夠便捷調心、調水平的高精度旋轉工作臺，以保證半徑方向(0.02+3.5H/10000)μm、軸方向(0.02+3.5X/10000)μm的高旋轉精度。

• 標準配置滑動式檢測器支架，能夠通過單擊簡單測量深孔厚壁工件。

• 自主研制的光柵尺，可直接檢測驅動裝置的位置，以保證對重復測量來說至關重要的高精度定位。

• 測量圓柱度或平面度等、增加了結合旋轉臺的旋轉和上下動作的螺旋測量功能，多橫截面可以1次測量完成，取得連續的測量數據。

• 圓度/圓柱度形狀測量機不僅能夠測量圓度、圓柱度、同心度、同軸度、垂直度、平行度和平面度等形位公差，還可通過更換測針測量粗糙度，是此類型工件較好的測量選擇。

1.RA-2200AS/AH標準配備了自動調心/調水平的旋轉臺，可免除操作人員對工件進行復雜的手動調心/調水平。

2.RA-2200DS/DH的轉臺帶有導向系統，可幫助操作人員簡便順利地進行調心/調水平。

step1

在旋轉工作臺上固定工件，建議使用專用的工裝夾具。

step2

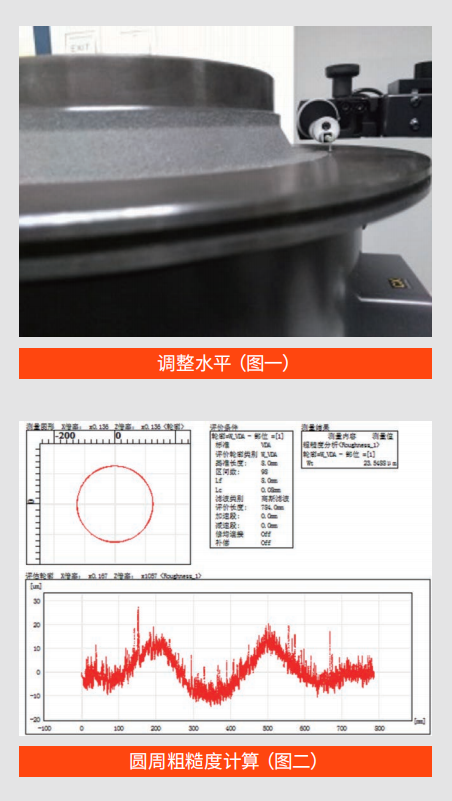

以旋轉工作臺的中心和中心軸為基準，對工件進行調心調水平（如圖一所示）。

step3

調整粗糙度檢出器至水平狀態，其后在測針保持向下狀態時進行平面圓周方向粗糙度測量。

step4

在FORMTRACEPAK-AP中進行粗糙度分析（如圖二所示）。

【測量注意事項】

1.在圓柱度形狀測量機上使用粗糙度檢出器時，需加裝滾動圓波形測針（12AAB338）

2.在對粗糙度測針進行校正時，校正Z向增益需要使用兩個有階差的量塊。

三豐的Roundtest RA-2200系列，不僅在汽車行業應用中的優勢明顯，還廣泛應用于醫療、光學材料、航空航天等行業領域，滿足從材料到零件、產品等尺寸和形狀測量的需求。

圓度測量儀從小型到臺式，從手動到CNC自動等有多款類型，您可以根據工件的測量需求，選擇適合的型號。

篇幅有限，更多圓度/圓柱度形狀測量系統的信息，敬請咨詢我們。

---
