三坐標 |讓新能源汽車行業測量更輕松
2023-10-16

隨著新能源汽車行業的快速發展,對汽車各零部件的精度要求也越來越高,且對尺寸管控的標準也越來越嚴格,其中也包括了許多新的零部件和系統,如電池、電機、電控系統等。這些零部件更需要精確的尺寸和位置控制,以確保整個系統的性能和安全性。
針對這些高精度高標準的要求,高度儀、輪廓測量儀等已經無法滿足更多檢測需求,而小編推薦的這款三坐標測量機在測量方面的優勢越加明顯。今天我們就以零部件中的電動壓縮機為例,了解一下三坐標在新能源汽車中的應用。

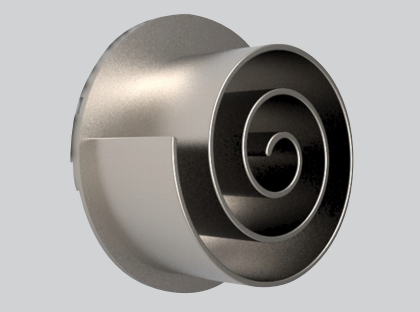

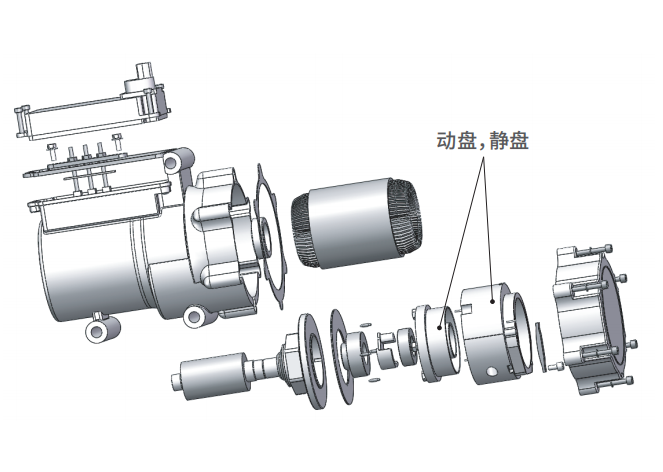

電動汽車空調壓縮機主要部件與壓縮機靜盤相配合,通過旋轉偏心軸,動盤在靜盤內部進行偏心運動以壓縮空氣,從而產出冷氣供給車內。由于渦盤的形狀會影響到壓縮空氣的質量,要重點檢測輪廓形狀誤差。主要測量項目:動盤內部渦盤形線輪廓度(一般設計要求輪廓度約為0.01mm)
渦輪是汽車內部較為精密的部件之一,其形狀配合緊密,且對尺寸管控的標準較為嚴格,所以我們使用三坐標測量機測量。高精度CNC三坐標測量機既可以使用探針進行傳統接觸式測量,還可以搭載掃描測頭進行輪廓掃描,是測量此類工件的理想選擇。考慮到基準和測量位置之間的關系,有必要配置固定工裝,以便于批量測量。
機器類別
機器型號
測量軟件

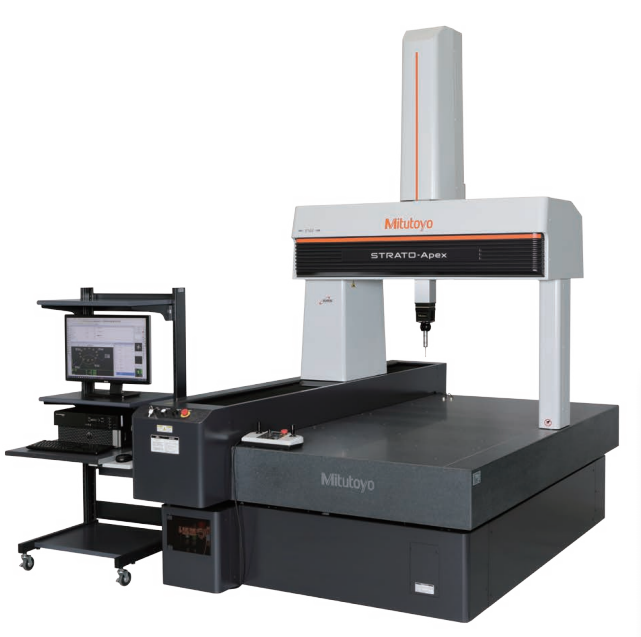

產品特點
1. 高剛性橋梁結構設計以確保導軌的垂直度和良好的防震性能,滿足設備高速測量時的穩定性,從而保證設備的高精度測量。2. 各軸都安裝了高精度水晶玻璃光柵尺,結合分辨力為 0.02μm的反射線性編碼器,測量誤差小于1.0μm。3. 各軸均配備溫度補償傳感器,當機器工作環境溫度在 19℃至21℃之間變化時,坐標機可以實時監控溫度變化,進行實時溫度補正。

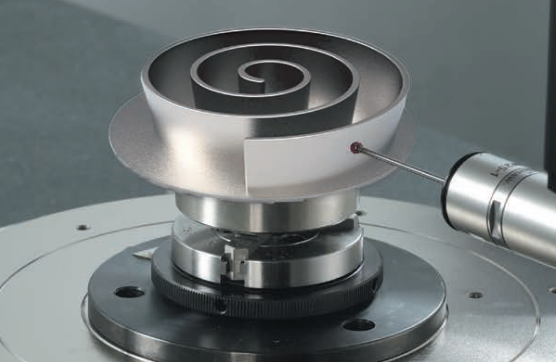

在工作臺上固定工件,建議使用專用的工裝夾具(如圖一所示)。

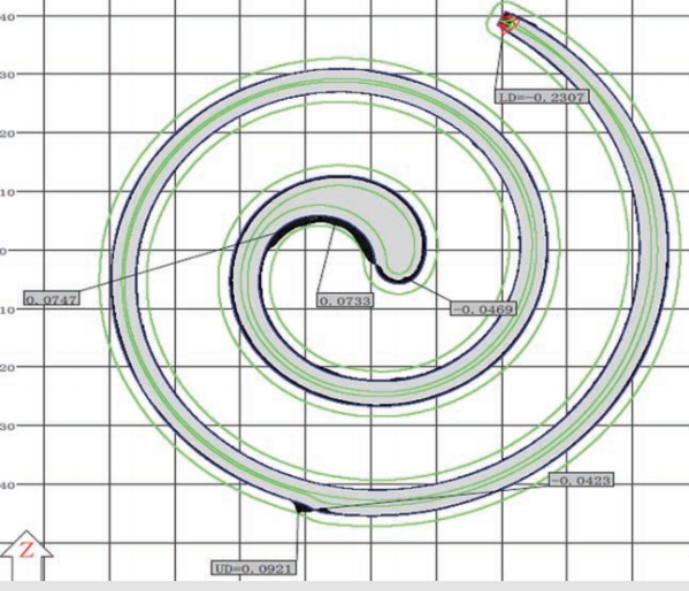

3. 使用連續掃描測頭(SP25M)進行連續掃描測量,所獲得的數據通過SCANPAK進行分析。4. 還可以CAD的設計數值為參考進行輪廓對比,從而形成輪廓度誤差(如圖二所示)。

三坐標測量技術也在不斷拓展應用領域,除了零部件尺寸精度控制、車身結構檢測和電池包檢測外,還可以用于新能源汽車的仿真分析和優化設計以進一步提高能源利用率和續航能力,測量功能更加完善。
