大虹小課堂 | 影響刀具使用的因素⑤--鐵屑

2023-09-12

---

在機加工行業中，鐵屑的產生不僅會對切削過程造成干擾，還會對刀具的壽命

和性能產生負面影響。通過合理的措施，可以最大程度地減少切削時產生的鐵

眉，保持刀具的清潔和穩定，提高切削效率和精度



在本文中，我們將探討鐵屑對機加工的影響，以幫助您優化數控刀具的使用體驗，提升生產質量與效率。

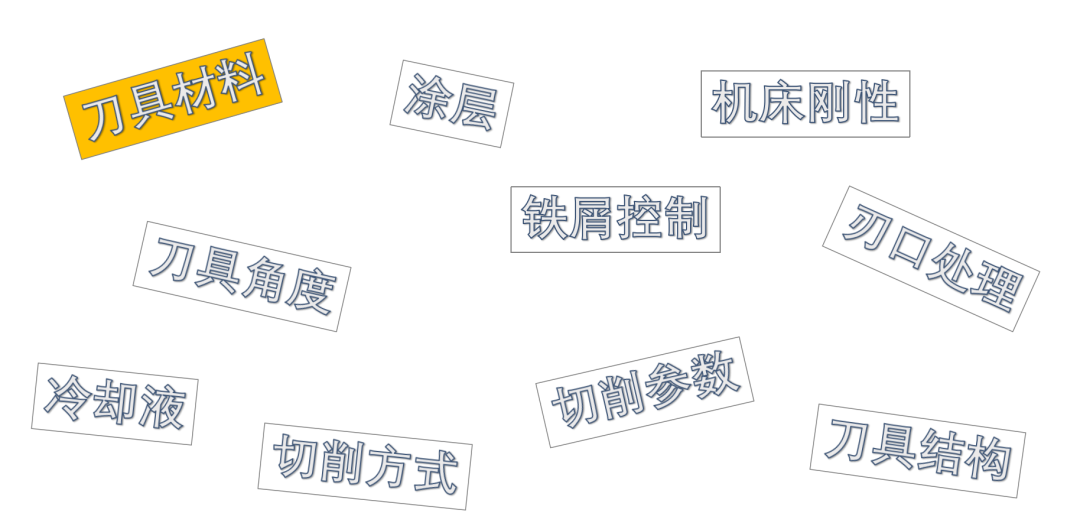

01影響刀具使用的幾個因素

02鐵屑流向

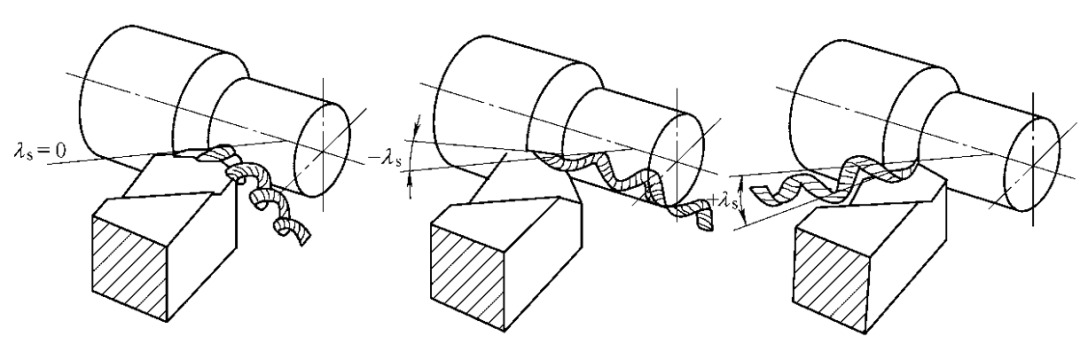

刃傾角λs影響鐵屑的流向



（1）當刃傾角λ=0°時，鐵屑垂直于主切屑刃流出；

（2）當刃傾角為負值時，鐵屑流向已加工表面；

（3）當刃傾角為正值時，鐵屑流向待加工表面。



03鐵屑斷屑形式

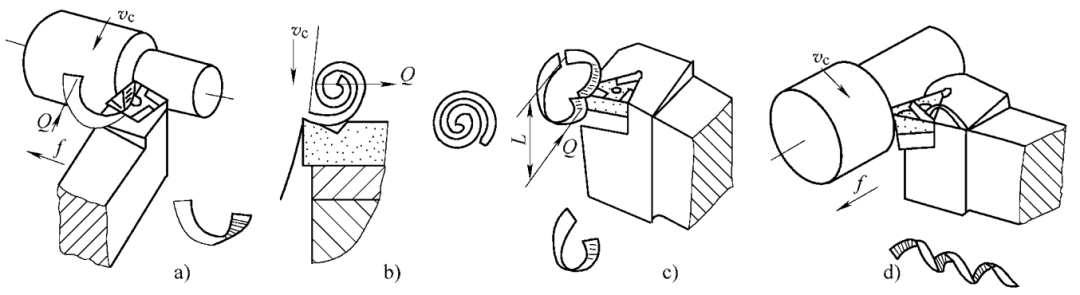

切屑受撞擊折斷的幾種形式

a）切屑與工件待加工表面撞擊

b）切屑與工件切削表面撞擊

c）切屑與車刀后面撞擊

d）切屑卷曲流出后甩斷



有效的排屑可避免劃傷已加工表面，并防止在第二次切削之前切屑卡滯零件與刀具上面，因此鐵屑要盡量弄斷，以保證生產順暢、穩定進行。一旦遇到不斷屑的情況，該怎么辦呢？



結合上節課的切削三要素，解決辦法有：

（1）加大切深A(yù)p（2）加大進給F（3）用更鋒利的斷屑槽刀片



04鐵屑形狀

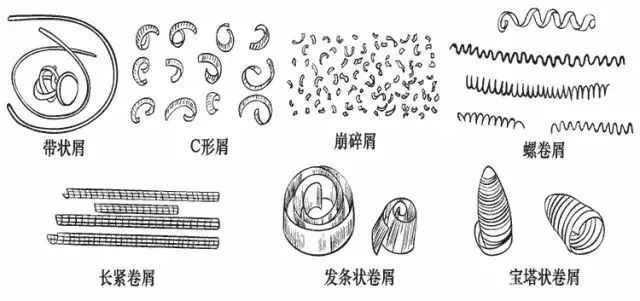

根據工件材料、刀具幾何參數和切削用量等的具體情況，切屑形狀一般有：帶狀屑、C形屑、崩碎屑、寶塔狀卷屑、發條狀卷屑、長緊螺卷屑、螺卷屑等。

詳情請參閱“鐵屑形狀科普”

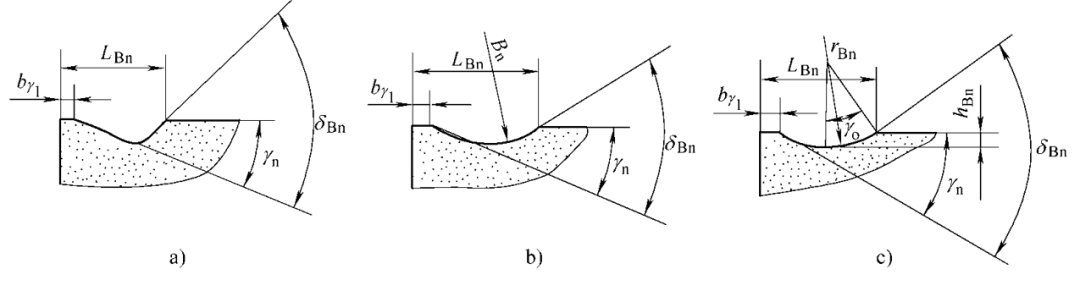

斷屑槽斷屑及其參數↓

 a）折線型             b）直線圓弧型          c）全圓弧型

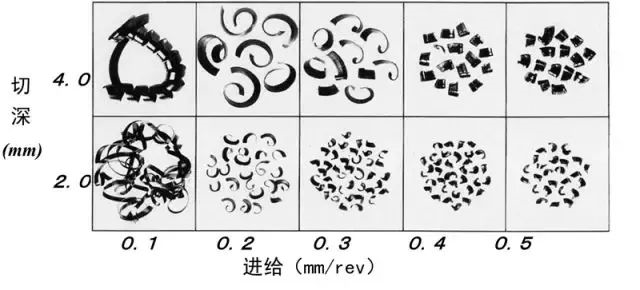

05鐵屑形狀與切削參數的關系



06小結

（1） 在精加工時，為了使鐵屑不劃傷已加工表面，應采用正的刃傾角；

（2） 刀具斷屑可靠與否，對正常生產與操作者安全都有著重大影響；

（3） 切削加工的具體條件不同，希望得到切屑的形狀也不同，但不論什么形狀的切屑，都要斷屑可靠。



鐵屑形狀科普

帶狀屑

高速切削塑性金屬材料時，如不采取斷屑措施，極易形成帶狀屑，此形屑連綿不斷，常會纏繞在工件或刀具上，易劃傷工件表面或打壞刀具的切削刃、甚至傷人，因此應盡量避免形成帶狀屑。但有時也希望得到帶狀屑，以使切屑能順利排出，例如在立式鏜床上鏜盲孔時。

C形屑

車削一般的碳鋼、合金鋼材料時，如采用帶有斷屑槽的車刀則易形成C形屑。C形屑沒有了帶狀屑的缺點，但C形屑多數是碰撞在車刀后刀面或工件表面而折斷的。切屑高頻率的碰斷和折斷會影響切削過程的平穩性，從而影響已加工表面的粗糙度。所以，精加工時一般不希望得到C形屑，而多希望得到長螺卷屑，使切削過程比較平穩。

發條狀卷屑

在重型車床上用大切深、大進給量車削鋼件進，切屑又寬又厚，若形成C形屑則容易損傷切削刃，基至?xí)w崩傷人。所以通常將斷屑槽的槽底圓弧半徑加大，使切屑成發條狀在加工表面上碰撞折斷，并靠其自重墜落。

長緊卷屑

長緊卷屑形成過程比較平穩，清理也方便，在普通車床上是一種比較好的屑形。

寶塔狀卷屑

數控加工、機床或自動線加工時，希望得到此形屑，因?yàn)檫@樣的切屑不會纏繞在刀具和工件上，而且清理方便。

崩碎屑

在車削鑄鐵、脆黃銅、鑄青銅等脆性材料時，極易形成針狀或碎片狀的崩碎屑，既易飛濺傷人、又易研損機床。若采用卷屑措施，則可使切屑連成短卷狀。



---
