新聞中心>行業資訊>森泰英格PSC切削系統 ——不到1分鐘就能完成換刀和對刀
森泰英格PSC切削系統 ——不到1分鐘就能完成換刀和對刀
2021-10-28
干機加的都知道，換刀和對刀是個技術活，換刀后，刀具補償設置正確與否，直接關系到加工產品的精度，誤差過大甚至將造成批量次品或廢品；傳統的換刀、對刀以及刀具補償?shù)脑O(shè)置，需要金粉自己的經驗和手熟度來把控，耗時比較長，需要反復試切，有沒有輕松一點的方式呢？當然了！小編今天給您推薦一款系統，保證1分鐘內完成換刀和對刀，并且保證精度！
PSC切削系統：
PSC切削系統國際標準名稱為“帶有法蘭接觸面的多棱錐接口”，于2008年正式入列ISO標準，其標準號為“ISO26623”；2016年，我國等效采用ISO26623標準，誕生并頒布國家標準GB/T32577。

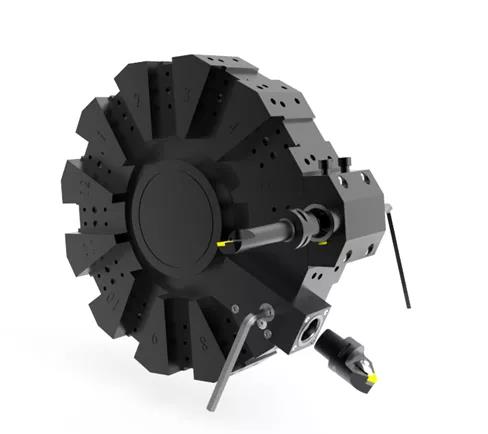

傳統車削系統拆裝不便，如需完成一把刀的拆換與精準對刀，需要耗時15分鐘左右。同時，因其系統剛性較差，刀具的切削參數和使用壽命受到相應的制約，在一定程度上，增加了制造成本，降低了生產效率。 森泰英格PSC車刀與車刀座 PSC車削應用的優勢 高剛性:
采用過定位接口技術，從而具備超強連接剛性,極大程度上改善了刀具的抗振動性能，提升了刀具切削效率和使用壽命！
快捷換裝:
配合扭矩扳手，1分鐘以內即可完成拆換，顯著縮短了裝夾和換刀時間，實現了極高的刀具靈活性，從而使機床達到最佳利用率。
高定位精度:
重復裝夾定位精度高，無需每次使用時重新對刀，如遇拆下后安裝，可保證安裝精度小于0.005mm，真正實現即裝即用。
縮短對刀時間:
可以機外對刀，將其尺寸補正時間縮短至30”內。
精準冷卻:
采用高壓冷卻方式，將高壓冷卻液從機床貫穿刀具，輸送至切削刃，以此提升刀具性能和零件精度。

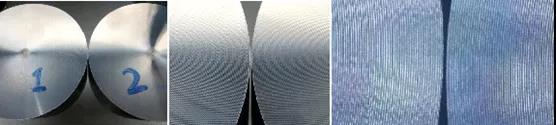

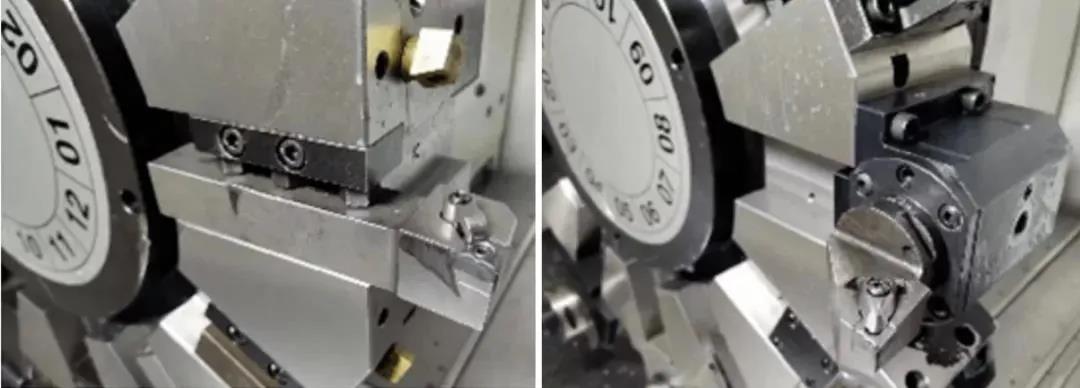

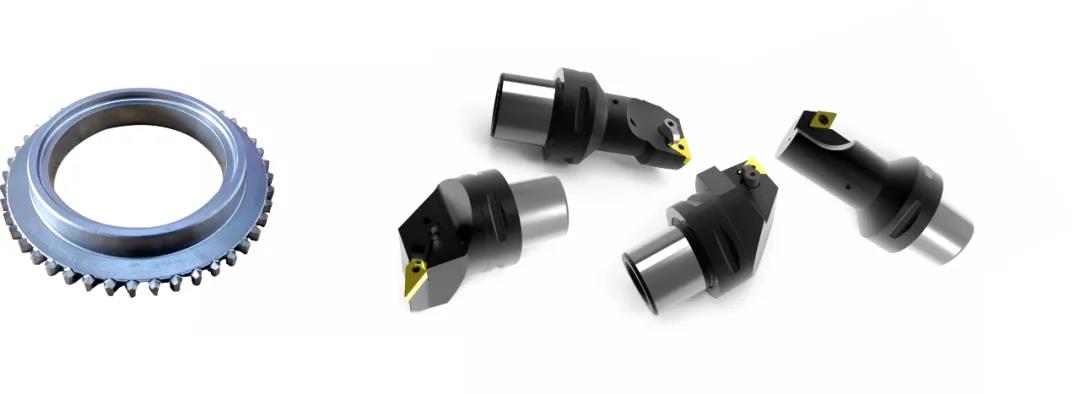

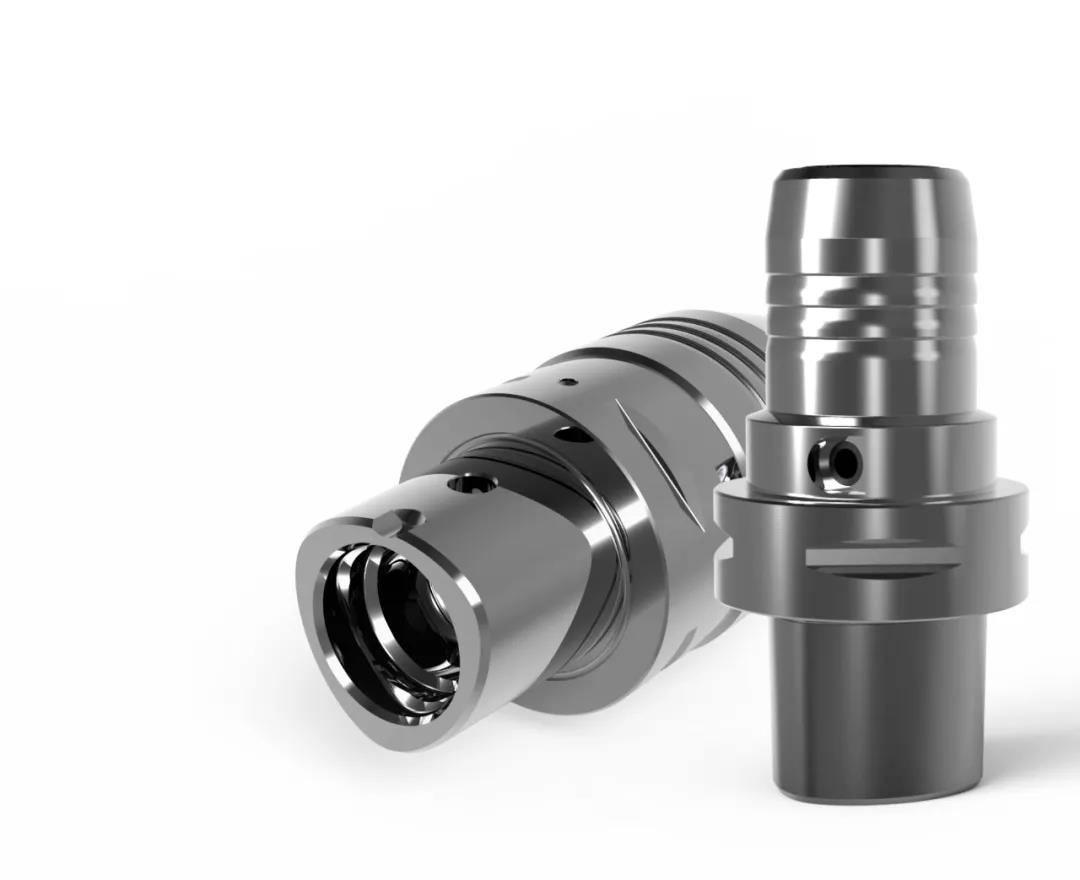

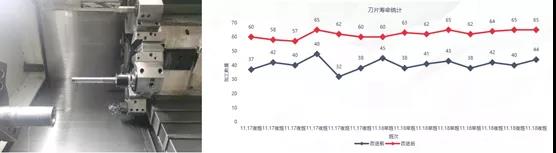

系統剛性——PSC車刀與傳統車刀的對比 本實驗是將PSC車刀和傳統車刀進行對比，讓兩者分別對工件進行端面和外圓車削加工，被切材料為45#鋼，尺寸Φ100×115。對比車削試驗中，切削速度設180m/min，走刀進給0.2mm/rev，每刀切深1mm。 兩種車刀的夾持狀態如圖所示： 傳統車刀 森泰英格PSC車刀與車刀座 加工完成后，觀察兩個工件的端面（左為傳統車刀加工，右為PSC車刀加工），用顯微鏡將表面細節放大兩次，如下圖： 由上圖觀察可知，兩種車刀雖都能完成足夠平整的端面加工，但如圖2及圖3放大后所示，右側工件表面相比左側而言，其表面刀尖軌跡更為整齊，光潔度更優。由此可見，PSC車刀在加工過程中更為穩定，工件表面產生的擠壓波紋更小。在同一組參數下，PSC車刀加工工件表面質量更高，切削過程對切削刀具的損傷更小。 綜上所述，相比傳統車刀，PSC車刀具有更高的壽命和更佳的表面加工質量。 加工案例—驅動軸孔加工 效果：刀片刀桿及切削參數未變前提下，單刀尖平均壽命從40件左右提升至60件左右！ 加工參數： 加工案例——齒輪硬車 使用PSC刀具配合CBN刀片進行硬車加工！ 效果：在不改變刀片磨損換刀標準的前提下，將加工效率提升約18%。 PSC刀柄 多任務機床通常集合了車與銑的功能，將車削加工與銑削加工合為一體。因此，多任務機床要求主軸具備將傳統加工中心與車床應用相結合的能力，使得此類機床主軸接口的選擇尤為重要：需具備高抗彎剛性、高扭矩傳遞能力、以及精準的刀具中心定位。PSC工具系統即是滿足多任務機床的要求的最佳選擇。 PSC液壓刀柄 2018年，森泰英格創新升級了原有的液壓刀柄系列，完成了液壓刀柄的完美蝶變。2019年，隨著PSC工具系統的成功研發投產，PSC液壓刀柄系列產品也應運而生。該系列采用鯊魚鰓專利防滑設計，經過特殊工藝制造，具備高動平衡性、高精度、超大扭矩等特點。 森泰英格PSC液壓刀柄
