什么樣的直線柵尺才是你的選擇？

2020-11-02

---

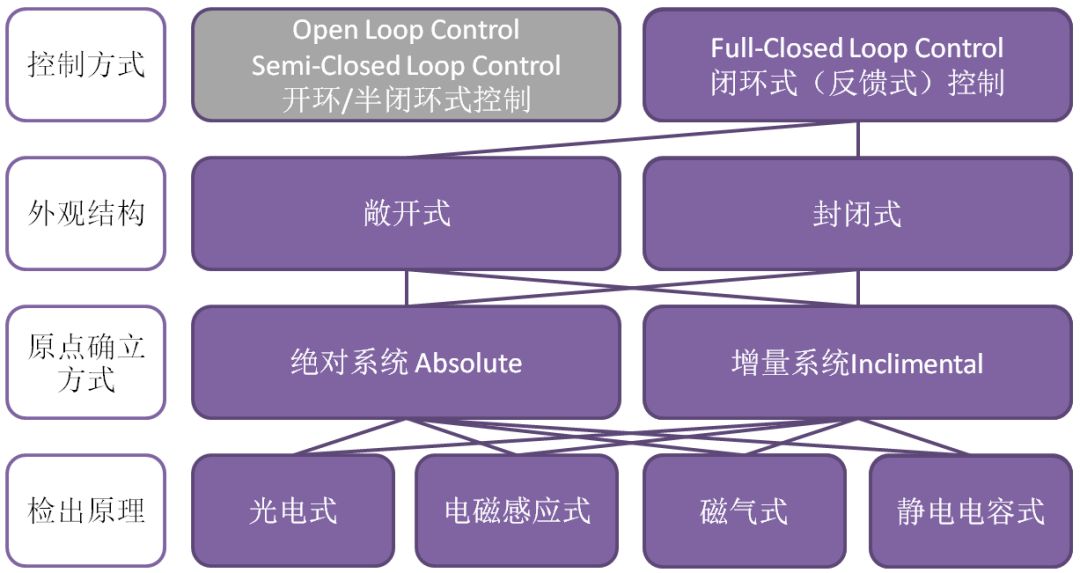

上期微信推文，我們介紹到了直線柵尺的分類（點擊閱讀），同時附以簡圖說明了直線柵尺根據控制方式、外觀結構、原點確立方式及檢出原理等可分為的多種類型。

分類如此“復雜”，怎樣才能選擇出最適合的那款柵尺呢？事實上，在了解柵尺的分類原則之后，這個問題也就迎刃而解了。

外觀結構

外觀結構

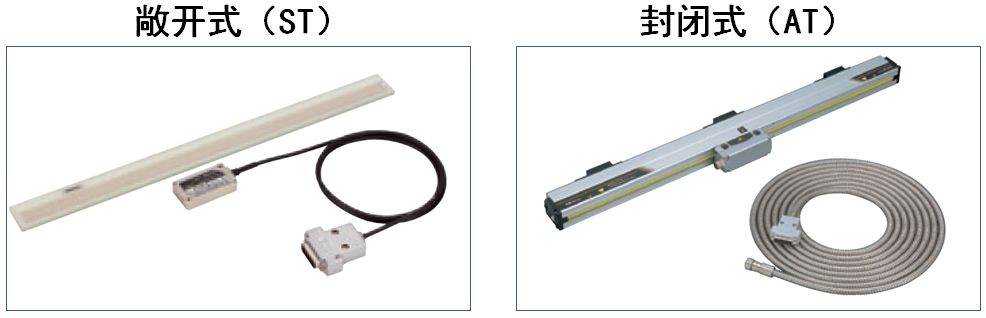

敞開式（ST型）：因其是開放式，所以對環境要求較高。多被應用于半導體、FPD相關設備、貼片機或是高精度機床等儀器。

封閉式（AT型）：通過框架保護標尺，因此擁有更優異的耐環境性。在使用過程中可有效地防塵、防切削液，被廣泛應用于機床之中。

原點確立方式

然而無論是敞開式還是封閉式，根據原點設置的不同又可分為絕對系統（ABS）型和增量系統（INC）型。

增量式（INC）直線柵尺因其價格較低而被廣泛用在機床上，但隨著用戶對精度和效率的要求越來越高，絕對式（ABS）直線柵尺的需求（NC數控、線性編碼器）越來越多。

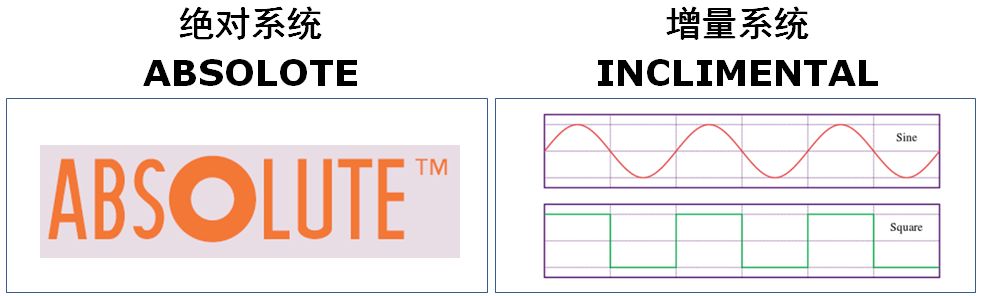

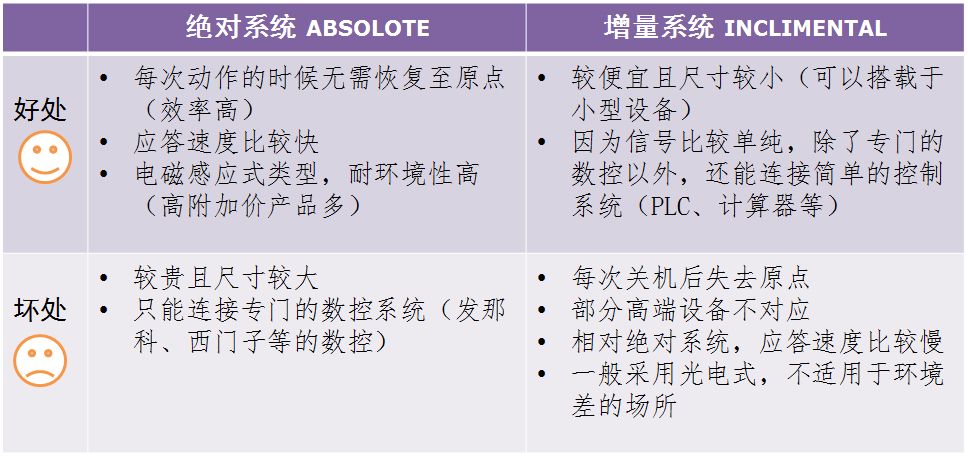

▲ABS和INC系統的比較▲

檢測原理

根據檢測原理的不同，直線柵尺又被分為光電式、靜電電容式、磁氣式、電磁感應式等。其中，光電式直線柵尺精度比較高，而電磁感應式直線柵尺精度雖不及光電式，但耐環境性更高。用戶可以根據自己的實際需求情況選擇最為適合的那款柵尺。

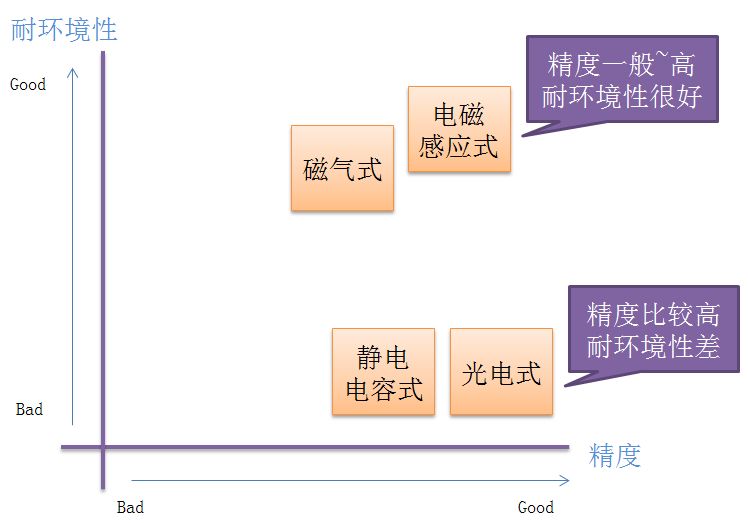

各種方式的耐環境性和精度比較

三豐直線柵尺的檢測原理

01、透射型光電式柵尺的檢測原理

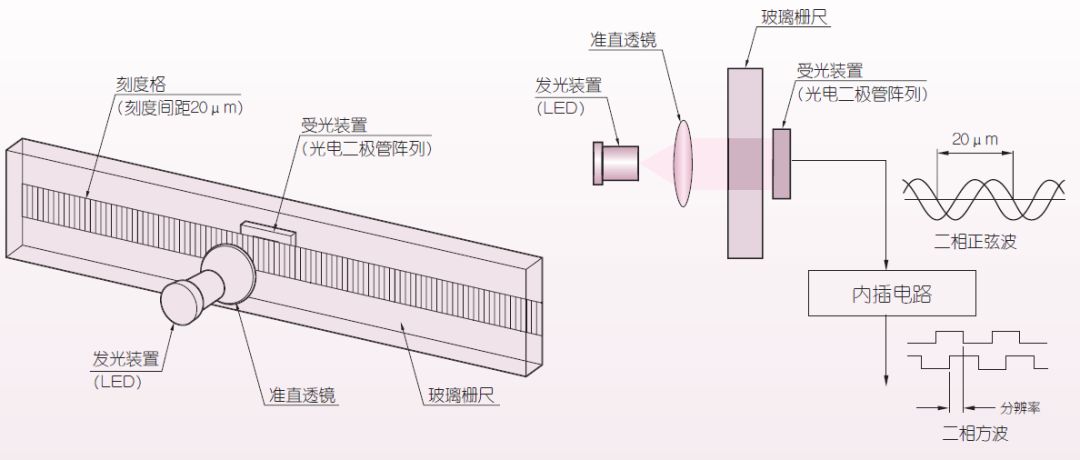

封閉式直線柵尺是以玻璃柵尺為長度基準，使用發光元件、受光裝置，通過其刻度格檢測光量變化并輸出偏移量。將玻璃柵尺的透射光量變化轉換為電信號的方式叫作透射型光電式。

AT113 系列

■ 增量系統INC

■ 封閉式 光柵尺

■ 二相正弦波輸出

02、反射型光電式柵尺的檢測原理

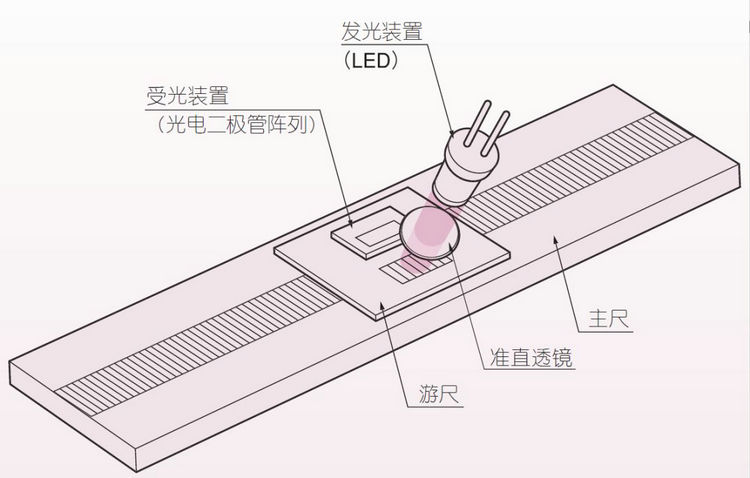

光電式敞開式線性柵尺是使用發光元件、受光裝置，通過玻璃柵尺的刻度格檢測光量變化的偏移量。將玻璃柵尺的反射光量變化轉換為電信號的方式叫作反射型光電式。

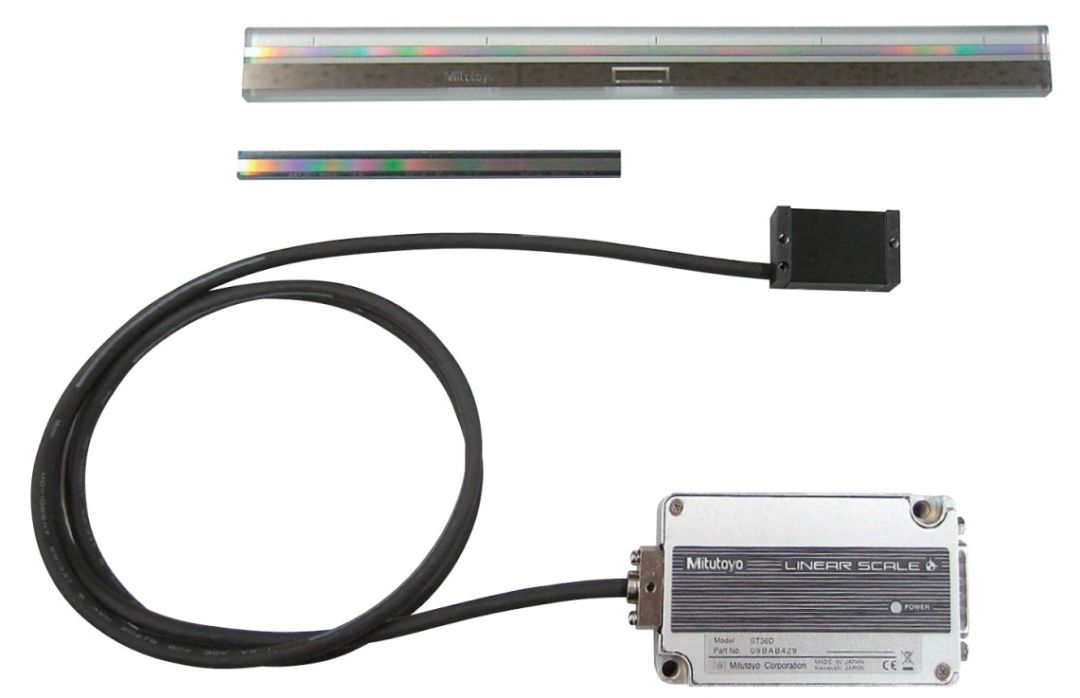

ST36系列

■ 增量系統

■ 敞開式 光柵尺

■ 二相正弦波/方波輸出、差動1Vp-p正弦波輸出

03、電磁感應式柵尺的檢測原理

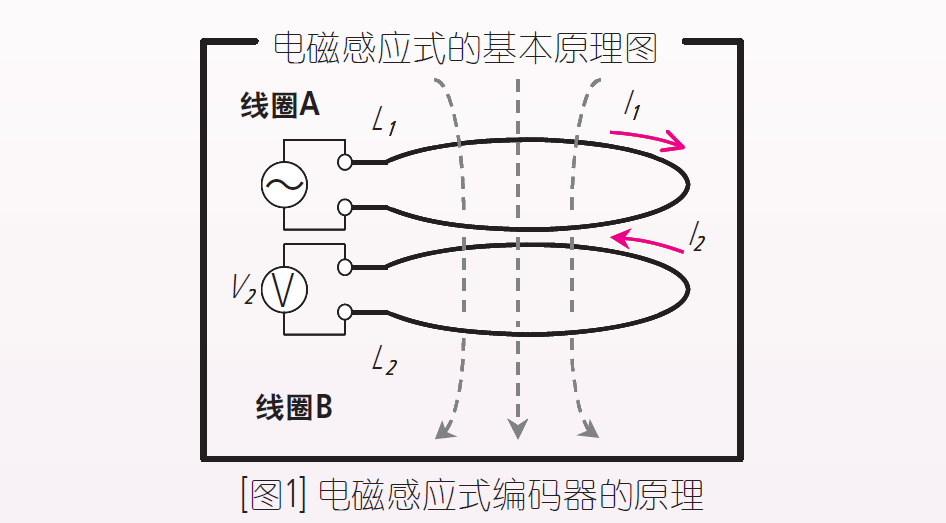

電磁感應如[圖1]所示，是2個線圈相對放置時，向線圈A中通入隨時間變化的電流Ι1后，在線圈A的周圍產生磁通量，線圈B中沿抵消磁通量的方向產生感應電流Ι2的現象。

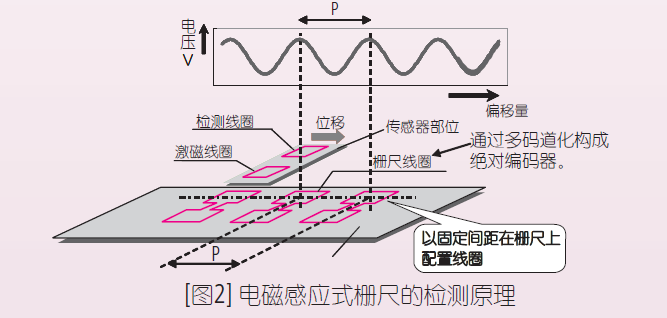

電磁感應式柵尺是利用電磁感應將偏移量轉換為電信號。[圖2]是檢出器的概念圖。

線圈間的導磁率在空氣、水、油中基本無差別，
因此電磁感應式傳感器具備出色的耐水性、耐油性

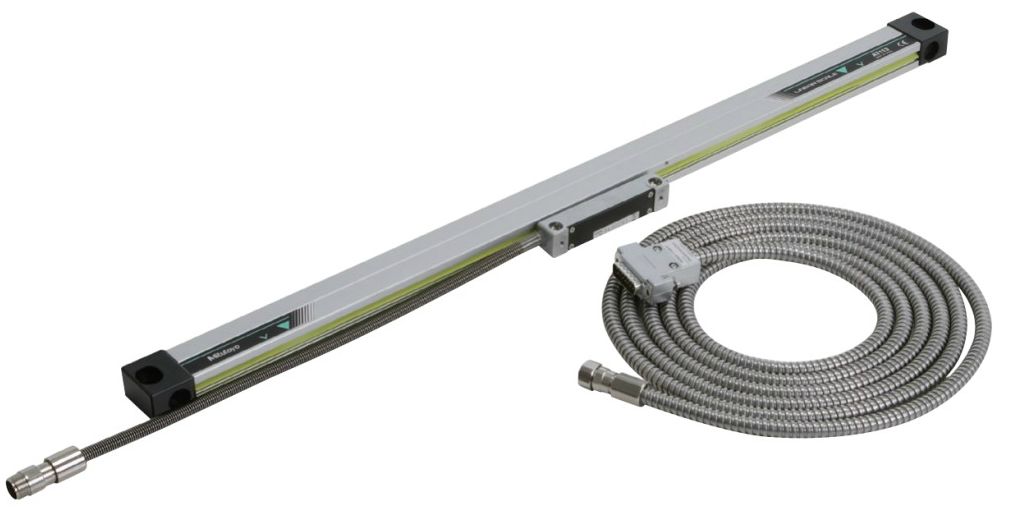

ABS AT1100系列

■ 絕對系統

■ 封閉式 電磁感應式柵尺

■ 高耐振動、耐沖擊性，現場對應型

04、雙遠心光學系統的原理

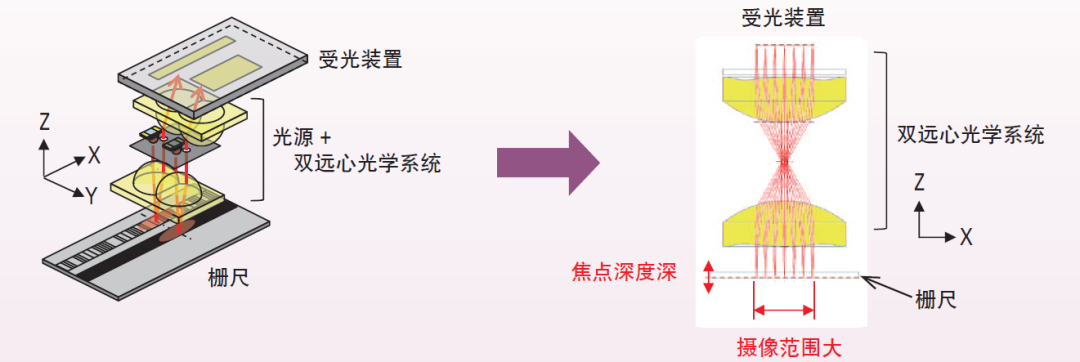

兩側配備攝像光學系統的光電式線性編碼器，兩側的遠心攝像光學系統以圖像形式捕捉柵尺刻度，使用受光裝置檢測移動量的方式叫做雙遠心光學系統。

兩側采用遠心攝像光學系統，提高了編碼器的穩定性，焦點深度更大，擴大了GAP變化容許范圍(柵尺波紋度、載物臺的姿態變化、檢出器的安裝容許范圍等)，同時攝像范圍大，擴大了對于柵尺臟污和微小傷痕等的容許程度。

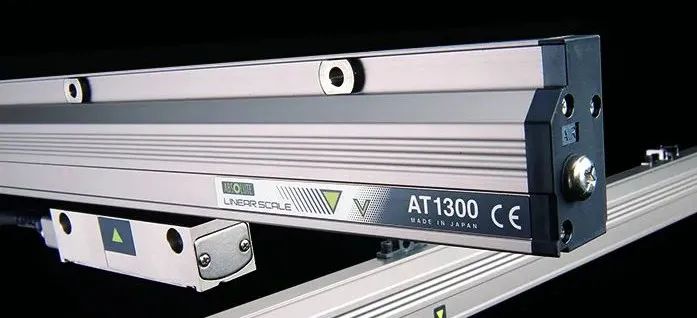

ABS AT1300系列

■ 絕對系統

■ 封閉式 光柵尺

■ 高精度&出色耐環境性

直線柵尺的選型指南為您介紹到這里了，如您需要了解更多資訊請聯系大虹業務人員
