OSG | 小孔加工的大學問

2020-09-18

---

ADO-MICRO技術洞悉

ADO-MICRO是OSG首例帶內冷油孔的小徑硬質合金鉆頭，專為穩定高效的深孔加工應用研發。行業內對于“小徑”的尺寸認知各有不同。

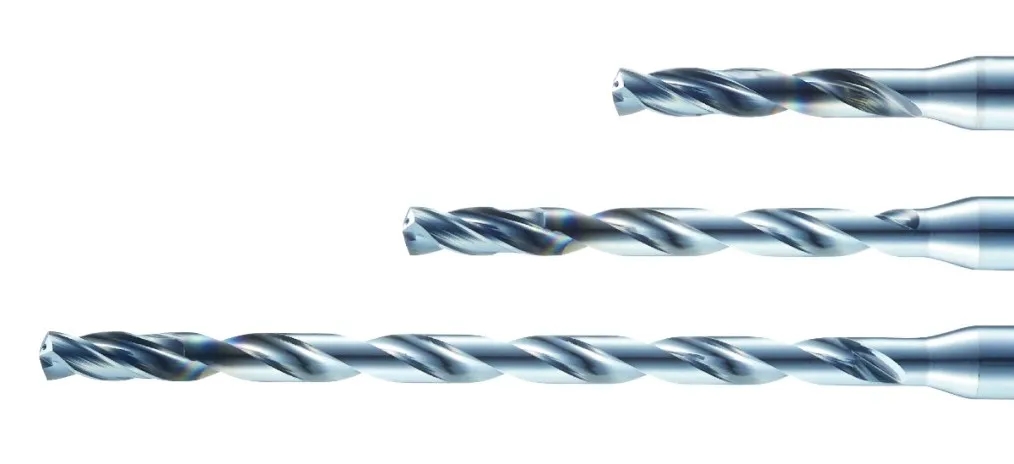

ADO-MICRO可提供2D和5D的φ0.7～φ2尺寸和12D、20D、30D的φ1～φ2尺寸。品名ADO-MICRO看起來和單位micro (μ)有關聯，其實只是尺寸較小，和單位沒有關系。

對于小徑鉆孔，可以選擇硬質合金鉆頭和外部冷卻的高速鋼鉆頭。但是，現如今對加工穩定性、加工效率和刀具壽命的要求比以往更高，小徑深孔加工應用也不例外。內冷油孔小徑鉆頭的需求在逐漸上漲。

刀具設計

小徑鉆孔加工關鍵點之一是刀具排屑性能。如圖1所示，在刀具尖端部產生的切屑會如藍色箭頭方向沿排屑槽排出。但是，如果排屑槽空間不夠大，切屑不能順利排出，會導致鉆孔精度不良，增加刀具崩損的可能。因此，擴大圖1藍色箭頭所在的排屑槽空間，可以實現無障礙排屑，保障加工穩定性。

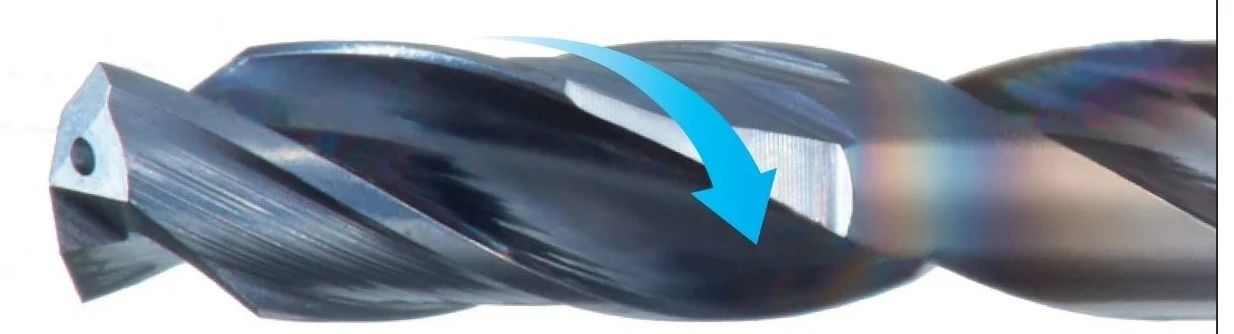

圖1. 擴大排屑槽

除此之外，ADO-MICRO的所有尺寸都采用雙刃帶式樣（圖2所示），能提高直進穩定性，在深孔應用中也能實現穩定加工。為了保障切削刃的剛性，刃帶會被盡可能地縮短。然而，這樣容易切屑堆積，導致刀具忽然折損。為了解決這個問題，并兼顧各方面，OSG將排屑槽擴大，并去除刃帶末端，提供更大的排屑空間，如圖3所示。

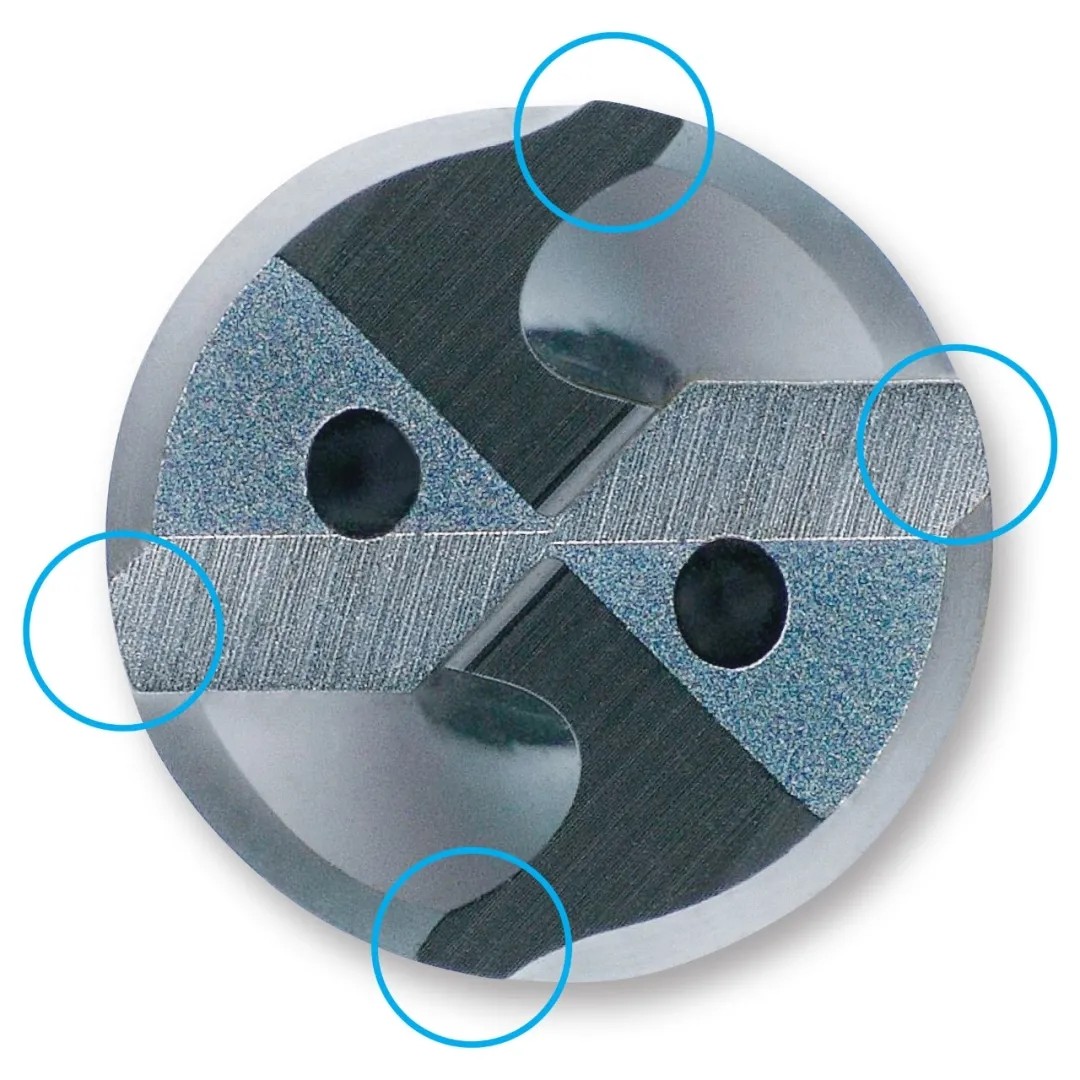

圖2、4處雙刃帶設計

圖3、刃帶末端的排屑空間

油孔

ADO-MICRO除了排屑槽之外，還采用了中空刀柄設計，刃尖部能排出更多的冷卻液。如果沒有中空刀柄的設計，冷卻液通過需要更大的壓力。中空刀柄設計幫助增加冷卻液流量，降低冷卻壓力。如圖4所示，在冷卻液流量大的情況下，能更高效地排出切屑，實現穩定加工。

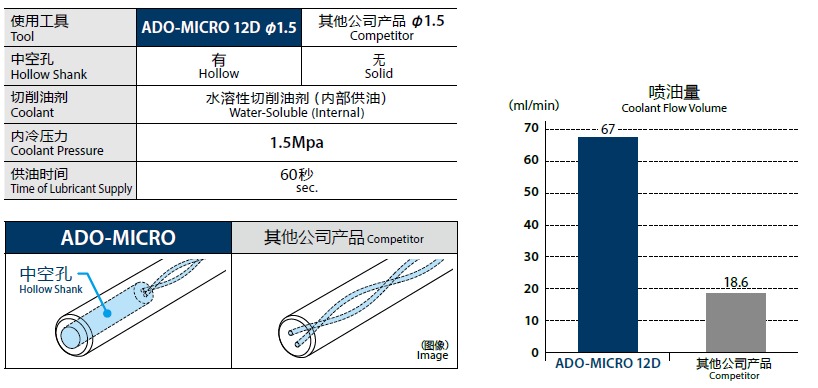

圖4. 刀柄結構和冷卻液流量之間的關系

OSG新涂層技術：IchAda涂層

小徑深孔加工的另一個關鍵因素是涂層技術。對于小徑刀具，涂層能夠增加刀具的耐磨損性和耐熱性，從而延長刀具壽命。圖5所示，傳統涂層技術的涂層表面不夠光滑，會影響到刀具排屑性能。OSG新款I(lǐng)chAda涂層具有出色的表面光潔度、耐磨性和耐熱性，通過改善附著力可延長小直徑刀具的壽命。

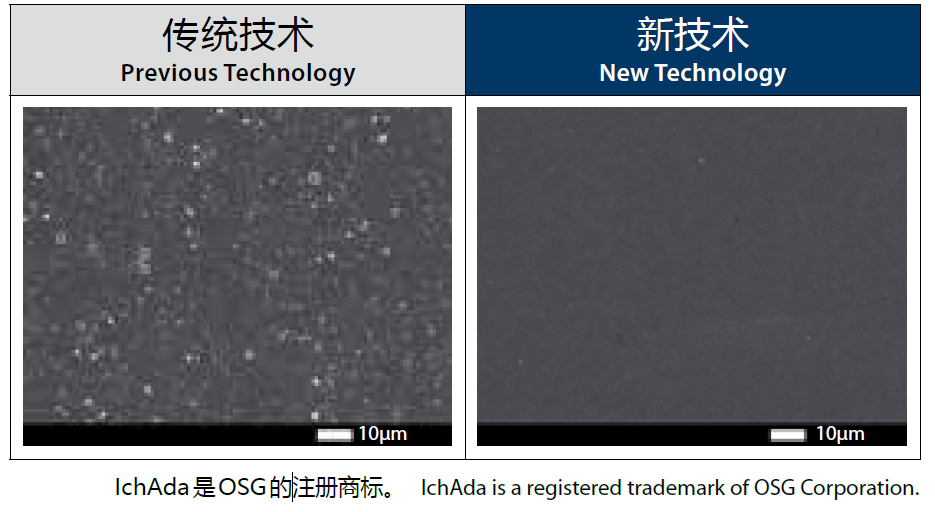

圖5.涂層表面

加工數據

圖6是ADO-MICRO與兩家競爭對手產品加工SCM440的刀具壽命對比。競爭對手產品在加工中出現折損或崩刃的現象。而ADO-MIRCO,通過將切屑完美分?jǐn)喑杉?xì)小、方便管理的短屑，體現出杰出的排屑性能，實現穩定的刀具長壽命。

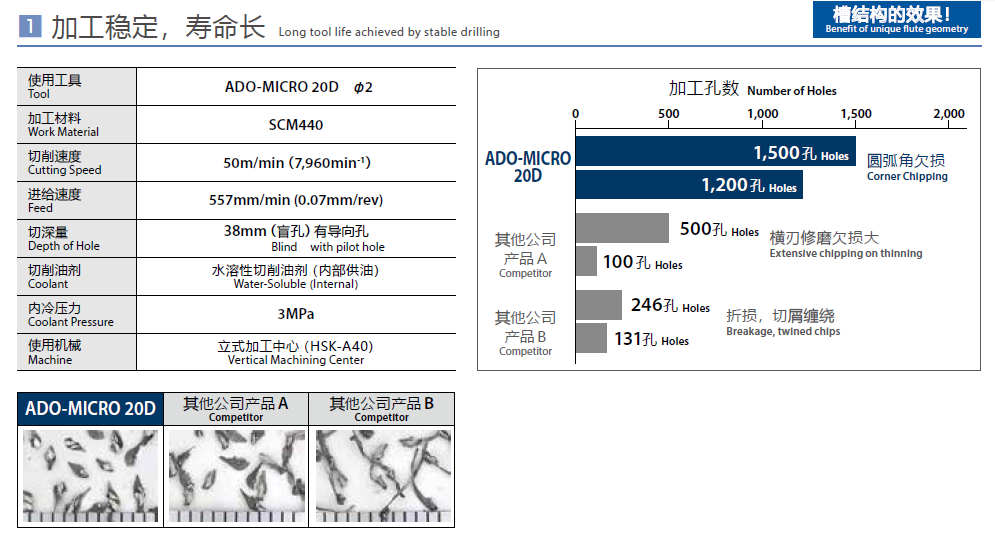

圖6. 加工SCM440,穩定的刀具長壽命

ADO-MIRCO在難加工的鈦合金加工應用中展現出穩定的加工性能。如圖7，競爭對手產品出現了排屑問題，所以需要分步加工。但是，ADO-MICRO，可以減少加工步驟，實現5倍的加工效率。刀具壽命是競爭對手的兩倍，加工完之后，ADO-MIRCO的刀具狀態良好，還能夠繼續使用。

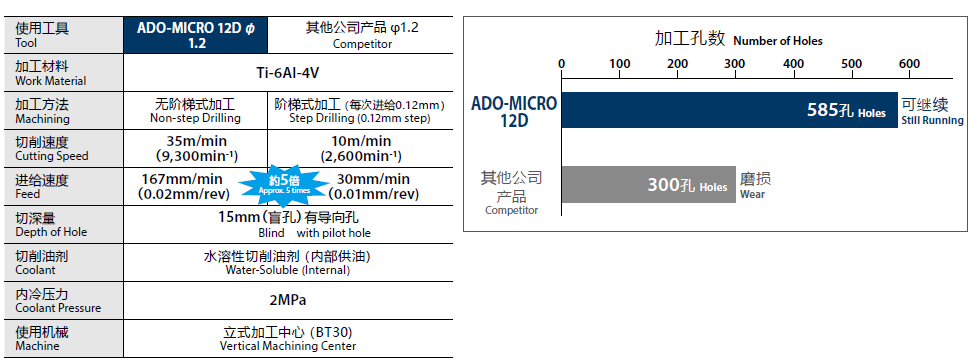

圖7. 高效率加工鈦合金產品

ADO-MICRO特殊的刀具設計和OSG自主研發的IchAda涂層可以在深孔加工應用內中實現不間斷加工，保障高加工效率。ADO-MICRO能夠避免小徑深孔加工中的常見問題，在包括不銹鋼等廣泛加工材料應用中都能實現穩定的加工性能。
